一、產品概述

本產品為德索（DOSIN）針對半柔性同軸電纜彎角出線與高可靠性焊接連接場景推出的?BNC型彎公頭焊接式射頻連接器，官方標準型號：BNC-JWB2。該產品專為?KTR086?與?RG405?等086規格半柔性同軸電纜的精密端接而設計，是通信測試、微波模塊及軍工電子中需要在狹小空間內實現射頻信號90°轉向傳輸與高可靠性連接的關鍵互連組件。

該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC母座的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其獨特的?90°彎式（直角）?結構設計，使線纜引出方向與連接器軸線垂直，相較于傳統直式連接器，可大幅節省設備內部縱向空間，尤其適用于PCB布局緊湊、線纜需沿機殼內壁布設或面板后方空間受限的場景。尾部采用?焊接式（Solder）?端接工藝——內導體通過焊接固定，外導體通過焊錫實現360°全封閉屏蔽連接——確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與相位穩定性。產品總長?26.8mm，安裝螺紋長度?14.5mm，結構緊湊。內導體采用?黃銅鍍金，外導體采用?黃銅鍍三元合金，具備優異的導電性與耐腐蝕性，頻率覆蓋?DC ~ 4GHz，是各類高頻彎角互連與高可靠性應用的理想選擇。

項目 規格詳情
產品型號 BNC-JWB2
接口形態 BNC公頭（陽針），雙銷釘卡口式快鎖
適用電纜 KTR086?/?RG405（086規格半柔性同軸電纜）
端接方式 焊接式（Solder）?，內導體焊接+外導體焊接
結構樣式 90°彎式（直角）

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。

射頻物理特性項目 工業級技術指標 / 測試條件
標準特性阻抗 50Ω（精準阻抗匹配，有效減少信號反射）
工作頻率范圍 DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段）
電壓駐波比（VSWR） ≤ 1.25（全頻段內回波損耗控制優良）
介質耐壓 1500V rms（海平面狀態，耐壓裕量充足）
內導體接觸電阻 ≤ 1.5mΩ（極低的信號傳導損耗）
外導體接觸電阻 ≤ 1mΩ
絕緣電阻 ≥ 5000MΩ（高頻絕緣性能優異）

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

項目 規格詳情
接口界面 BNC公頭（陽針），標準雙銷釘卡口式快鎖結構
適用電纜 KTR086?/?RG405（086規格半柔性同軸電纜）
端接方式 焊接式（Solder）?，內導體與外導體均通過焊接固定
結構樣式 90°彎式（直角）
安裝螺紋長度 14.5mm
整體總長 26.8mm

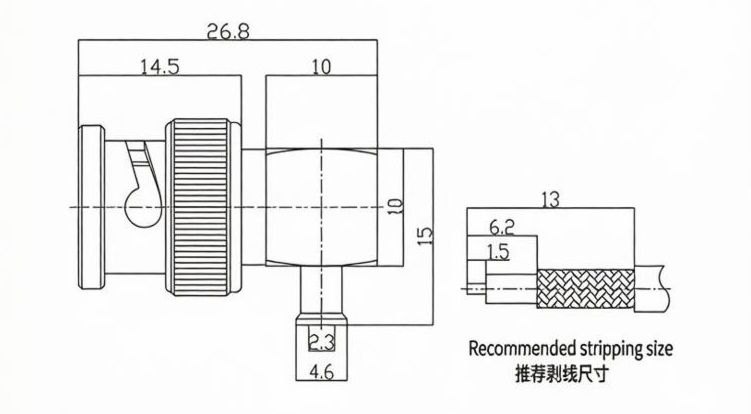

推薦剝線尺寸 嚴格按照圖示剝線尺寸作業，確保焊接可靠性
內導體材質 黃銅，表面鍍金工藝（高導電率、抗氧化）
外導體材質 黃銅，表面鍍三元合金工藝（抗腐蝕、抗氧化）
絕緣介質 聚四氟乙烯（PTFE）?，高頻介電性能穩定
機械耐久性 ≥ 500次規范插拔與卡口鎖緊循環

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

項目 技術指標
工作溫度范圍 -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境）
綠色合規標準 100%?符合?RoHS?國際環保指令
質量體系 通過?ISO9001?國際質量管理體系認證

三、核心應用領域與行業方案

該款BNC-JWB2彎公頭焊接式連接器憑借其?彎式節省空間、焊接連接可靠、適配086半柔線纜?的優異特性，被廣泛應用于以下對信號完整性與機械強度要求嚴苛的場景：

  • 射頻測試線纜組件：在射頻實驗室中制作BNC彎式測試跳線，焊接式結構配合半柔線纜可實現優異的相位穩定性與抗拉強度，彎式設計便于連接器在密集面板上并排使用，避免線纜過度彎折。

  • 微波模塊內部互連：在射頻功率放大器（PA）、低噪聲放大器（LNA）等微波模塊的內部射頻互連中，彎式出線方式使線纜走向更合理，提升整機裝配效率與可靠性。焊接式連接器與外導體銅管的焊接可實現全封閉屏蔽，有效減少信號泄漏。

  • 通信基站與天饋系統：在4G/5G宏基站、微基站的天線饋線鏈路中，用于086半柔饋線的彎角終端連接。卡口式快鎖結構便于現場快速連接與斷開，彎式設計使線纜可沿機柜內壁布設，大幅節省設備內部空間。

  • 軍工與航空航天：在機載、艦載及地面車載電子設備中，焊接式連接配合半柔線纜，憑借其抗振動、耐鹽霧的優異環境適應性，提供長期穩定可靠的射頻連接。

四、德索連接器（DOSIN）彎式焊接系列品控實力

BNC系列連接器與KTR086/RG405等半柔性同軸電纜的彎式焊接配合，對結構設計、焊接工藝與阻抗匹配有著高于普通直式連接器的技術要求。彎式結構天生存在電磁場突變區域，若內部中心針彎折處的同軸度或絕緣介質補償設計不當，極易在彎折點引發信號反射，導致駐波比惡化。半柔線纜的外導體為編織加鍍銀銅帶結構，內導體為鍍銀銅包鋼線，焊接溫度與時間的控制直接影響焊接質量——焊錫不足可能導致接觸不良與信號泄漏，焊錫過多或加熱時間過長則可能損傷PTFE絕緣介質，引發阻抗不連續與相位漂移。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-JWB2型號全線采用高精度數控車削與彎式一體化加工工藝。我們對彎折處中心針的同軸度實施嚴格管控，并通過精密的?PTFE絕緣介質?階梯補償設計，確保高頻信號在彎式結構內部實現平滑過渡。出廠的每一枚連接器均經過全頻段駐波檢測，確保?DC ~ 4GHz?全頻帶內VSWR穩定在?≤ 1.25?的優異水平。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍三元合金，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、線束加工廠及軍工院所大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在086半柔線纜的彎式焊接加工中，剝線尺寸偏差或焊接溫度控制不當，常導致內導體焊接時焊錫流入絕緣層造成短路，或外導體焊接不充分引發屏蔽泄漏與信號衰減增大。彎式結構在頻繁彎折受力下更易發生內部針芯偏移，對焊接工藝的一致性要求更高。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖?與?焊接工藝規范指導書（含推薦焊接溫度、時間與焊料選型），正是為了解決“焊接不良導致信號不穩、彎式結構駐波離散性大、相位一致性差”這一半柔線束焊接加工領域的普遍痛點。

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、焊接工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
