德索BNC-C-K-1.5 BNC母座 壓接式線纜安裝 適用RG316/RG174線纜4G廠商

/在： /通過：

一、產品概述

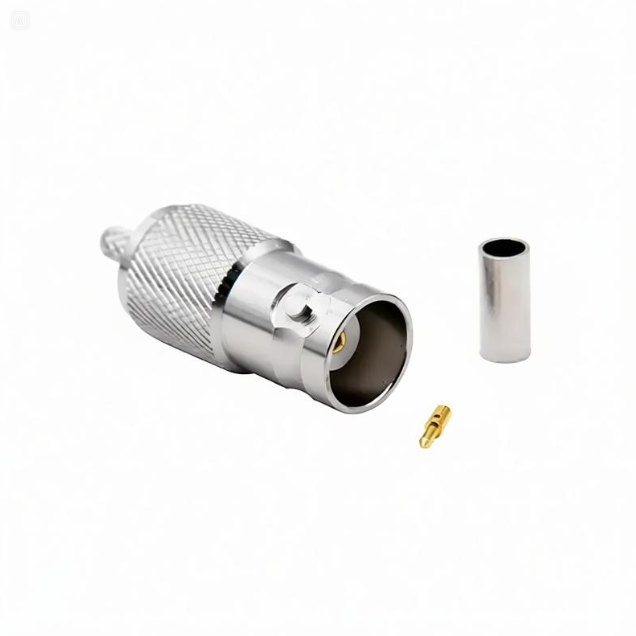

本產品為德索（DOSIN）針對小微同軸電纜終端連接與線束批量加工場景推出的?BNC型母頭壓接式射頻連接器，官方標準型號：BNC-C-K-1.5。該產品專為?RG316?與?RG174?等小微同軸電纜的精密端接而設計，是通信設備、測試儀器、安防監控及工業電子中實現可靠信號傳輸的關鍵互連組件。

該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固。尾部采用?壓接式（Crimp）?端接工藝，適配RG316/RG174線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?28.2mm，安裝螺紋長度?22.3mm，結構緊湊。內導體采用?磷銅鍍金，外導體采用?黃銅鍍鎳，頻率覆蓋?DC ~ 4GHz，是各類小微線纜終端連接與大批量線束加工的優選方案。

項目 規格詳情
產品型號 BNC-C-K-1.5
接口形態 BNC母頭（內孔），卡口式快鎖
適用電纜 RG316?/?RG174
端接方式 壓接式（Crimp）

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。

射頻物理特性項目 工業級技術指標 / 測試條件
標準特性阻抗 50Ω（精準阻抗匹配，有效減少信號反射）
工作頻率范圍 DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段）
電壓駐波比（VSWR） ≤ 1.25（全頻段內回波損耗控制優良）
介質耐壓 1500V rms（海平面狀態，耐壓裕量充足）
內導體接觸電阻 ≤ 1.5mΩ（極低的信號傳導損耗）
外導體接觸電阻 ≤ 1mΩ
絕緣電阻 ≥ 5000MΩ（高頻絕緣性能優異）

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

項目 規格詳情
接口界面 BNC母頭（內孔），標準雙銷釘卡口式快鎖結構
適用電纜 RG316?/?RG174（柔性同軸電纜）
端接方式 壓接式（Crimp）?，適配線纜外導體編織層
結構樣式 直型一體化同軸結構
安裝螺紋長度 22.3mm
整體總長 28.2mm

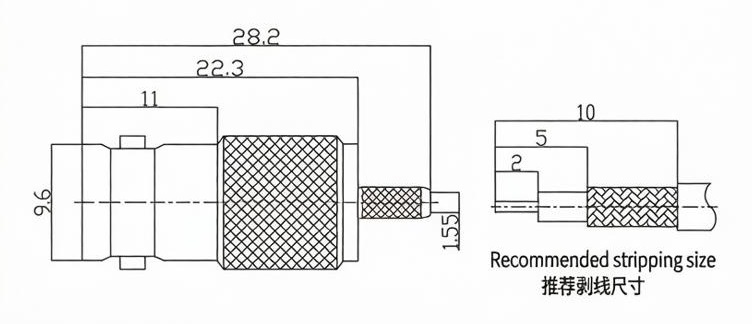

推薦剝線尺寸 嚴格按照圖示剝線尺寸作業，確保壓接可靠性
內導體材質 磷銅，表面鍍金工藝（高彈性、耐磨損）
外導體材質 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化）
絕緣介質 聚四氟乙烯（PTFE）?，高頻介電性能穩定
機械耐久性 ≥ 500次規范插拔與卡口鎖緊循環

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

項目 技術指標
工作溫度范圍 -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境）
綠色合規標準 100%?符合?RoHS、UL、REACH?等國際環保與安全標準
質量體系 通過?ISO9001?國際質量管理體系認證

三、核心應用領域與行業方案

該款BNC-C-K-1.5壓接式母座憑借其?壓接高效適合批量加工、適配RG316/RG174小微線纜、接觸電阻極低?的優異特性，被廣泛應用于以下高頻場景：

  • 通信設備內部跳線：在基站設備、直放站、室內分布系統（DAS）的內部模塊間高頻信號橋接中，壓接式結構配合自動化壓接設備可大幅提升線束加工效率與品質一致性。

  • 測試線纜組件批量制作：在射頻實驗室及線束加工廠中，壓接式結構適合批量生產標準化的BNC測試線纜組件，滿足通信設備商與系統集成商的規?；少徯枨?。

  • 安防監控與視頻傳輸：在視頻矩陣切換器、SDI傳輸設備、監控系統等需要BNC接口的視頻信號傳輸場景中，提供穩定可靠的信號互連方案。

  • 儀器儀表配套線纜：作為頻譜分析儀、信號發生器、示波器等測試儀器的配套測試線纜組件，滿足頻繁插拔的使用需求。

四、德索連接器（DOSIN）BNC壓接系列品控實力

BNC系列連接器與RG316/RG174小微同軸電纜的壓接配合，對剝線尺寸精度與壓接模具精度有著極高的要求。小微線纜的外導體為精細編織銅網結構，線徑極細——壓接高度偏差過大或外導體翻邊不均勻，均可能導致接觸電阻增大、屏蔽效能下降，進而引發信號泄漏與駐波惡化。尤其在4GHz頻段，微小的壓接缺陷即可造成可測的性能劣化。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-K-1.5型號全線采用高精度數控車削一體化加工工藝。我們對內導體同軸度、壓接端口內孔尺寸及絕緣介質定位精度實施嚴格的檢測管控，確保連接器與RG316/RG174線纜壓接后始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部從DC至4GHz全頻段內的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度磷銅與黃銅棒料?及優質電鍍工藝，內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。德索堅持?廠家直銷?模式，提供批發價格與樣品測試服務，產品廣泛應用于通信、安防監控、汽車、醫療、航空、軍工等多個領域。

五、技術交流與工程選型快問

在RG316/RG174小微線纜的壓接加工中，剝線尺寸偏差或壓接模具選型不當，常導致內導體壓接后縮針或外導體編織層壓接不充分，引發信號衰減增大與接觸不良。小微線纜的外導體極細，剝線時若操作不當極易損傷編織層或內導體，直接影響成品合格率。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖?與?針對RG316/RG174線纜的壓接工藝規范指導書（含壓接模具選型與壓接高度參數），正是為了解決“小微線纜壓接困難、壓接質量不可控、批次一致性差”這一精密線束加工領域的普遍痛點。

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
