德索BNC-KFD3 BNC母頭4孔法蘭射頻連接器 面板固定DC-4G源頭工廠
一、產品概述

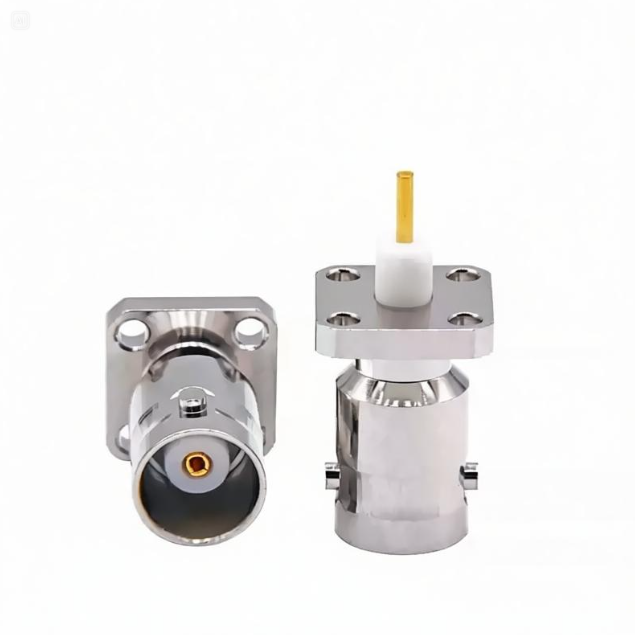

本產品為德索（DOSIN）針對面板固定安裝與高可靠性互連場景推出的?BNC型母頭四孔法蘭射頻連接器，官方標準型號：BNC-KFD3。該產品專為需要在設備機箱、儀器面板或屏蔽殼體上實現?DC ~ 4GHz?射頻信號低損耗傳輸的緊湊型設備而設計，是通信設備、測試儀器及工業電子系統中實現面板級射頻互連的關鍵組件。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?四孔法蘭盤（4-Φ2.6）配合安裝孔實現與機殼面板的?四點牢固固定——相較于傳統兩孔法蘭，四孔設計在振動、沖擊等惡劣工況下具有?更高的抗松動性與對位精度，尤其適用于大尺寸線纜連接或頻繁插拔場景。其?直型垂直安裝式?結構設計，配合?焊片式（Solder Tab）?尾部引出，便于與PCB板或內部線纜進行可靠焊接。產品總長?27.7mm，法蘭尺寸?12.7mm × 12.7mm，結構緊湊。內導體采用?磷銅鍍金，外導體采用?黃銅鍍鎳，頻率覆蓋?DC ~ 4GHz，是各類面板級高頻互連與批量線束加工的優選方案。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | BNC-KFD3 |
| 接口形態 | BNC母頭（內孔），卡口式快鎖 |
| 安裝方式 | 四孔法蘭盤面板固定（4-Φ2.6） |
| 結構樣式 | 直型垂直安裝式 |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 50Ω（精準阻抗匹配，有效減少信號反射） |
| 工作頻率范圍 | DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段） |
| 電壓駐波比（VSWR） | ≤ 1.25（全頻段內回波損耗控制優良） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 中心接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外部接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 安裝方式 | 四孔法蘭盤面板固定（4-Φ2.6），配合安裝孔鎖緊，固定穩固可靠 |
| 結構樣式 | 直型垂直安裝式，緊湊結構 |
| 整體總長 | 27.7mm |
| 法蘭尺寸 | 12.7mm × 12.7mm |
| 法蘭開孔 | 4-Φ2.6（四孔固定，抗振性強） |
| 尾部結構 | 焊片式（Solder Tab）?，適合PCB焊接或內部線纜連接 |
| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-KFD3四孔法蘭母座憑借其?四孔法蘭超強固定、法蘭固定可靠、接觸電阻極低?的優異特性，被廣泛應用于以下對安裝牢固度與可靠性要求嚴苛的場景：
-
通信設備機箱面板：在基站設備、直放站、室內分布系統（DAS）的主機面板上，作為射頻信號輸入/輸出端口。四孔法蘭設計確保連接器在面板上固定牢固，卡口式快鎖結構插拔便捷，能有效防止在復雜環境中因振動或拉扯導致的松動。
-
儀器儀表前面板：廣泛應用于頻譜分析儀、信號發生器、網絡分析儀等測試儀器的面板接口。四孔固定確保長期使用中面板接口的位置精度，滿足高精度測試的重復性與可靠性要求。
-
車載與機載通信設備：在車輛、飛行器等強振動環境中，四孔法蘭的固定方式遠超兩孔法蘭的抗松動能力，配合寬溫域工作范圍（-45℃~+125℃），提供長期穩定可靠的射頻連接。
-
工業自動化與醫療設備：在工業控制機柜、醫療成像設備等對可靠性要求較高的應用中，四孔法蘭配合BNC卡口快鎖結構，滿足頻繁插拔與長期穩定運行的雙重需求。
四、德索連接器（DOSIN）四孔法蘭面板系列品控實力
BNC系列連接器作為一種卡口式中功率射頻同軸連接器，其四孔法蘭面板固定型號對法蘭定位面的垂直度、四個安裝孔的相對位置精度以及焊片與殼體的連接強度有著遠高于兩孔法蘭的要求。四個安裝孔中任何一個的位置偏差或垂直度不足，都可能導致面板安裝后連接器傾斜、中心針與對接插頭對心不準，進而引發接觸電阻增大、插拔壽命縮短與信號傳輸不穩定。
德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。公司擁有先進的生產設備、專業的技術團隊以及完善的質量管理體系。依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-KFD3型號全線采用高精度數控車削一體化加工工藝。我們對法蘭定位面與殼體中心軸的垂直度、四孔法蘭的孔位精度實施嚴格的?三次元檢測管控，確保每一枚連接器的法蘭安裝面與中心軸垂直度偏差控制在微米級范圍內，面板安裝后連接器與對接插頭始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部從DC至4GHz全頻段內的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用高純度銅材與優質電鍍工藝，內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。德索堅持廠家直供模式，產品廣泛應用于通信、安防監控、汽車、醫療、航空、軍工等多個領域，全面協助通信集成商、RF實驗室及設備線束加工廠消除高頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。
五、技術交流與工程選型快問
在四孔法蘭面板連接器的安裝中，法蘭四個安裝孔的孔位精度及對側兩個孔的平行度直接影響連接器的安裝垂直度與對心精度。相較于兩孔法蘭，四孔法蘭雖然固定更牢固，但對面板開孔加工精度的要求也更高——任何孔徑偏差或位置偏移都可能導致安裝后連接器受力不均、殼體變形甚至影響插拔手感。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?嚴格的出廠四孔位置度檢測，正是為了解決“四孔安裝對位不準導致殼體受力變形、長期使用后松動、插拔手感異常”這一面板安裝場景的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
