德索BNC-C-KF-3母座法蘭面板安裝適用RG142/RG223/SYV50-3線纜DC-4G廠商

/在： /通過：

一、產品概述

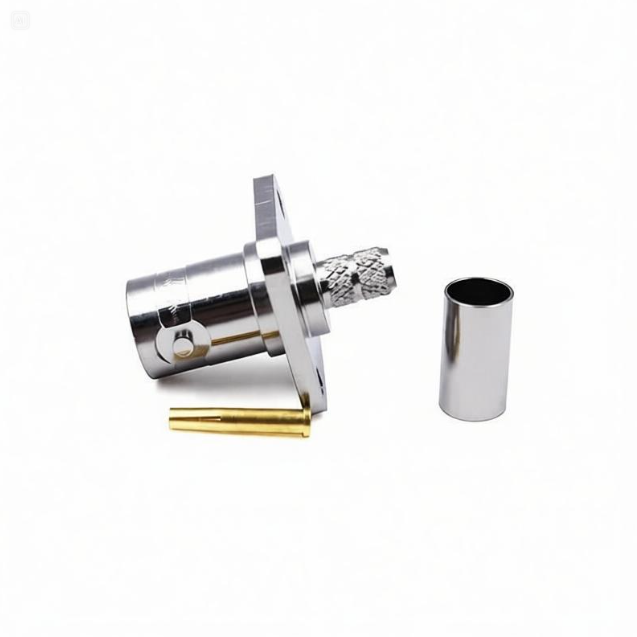

本產品為德索（DOSIN）針對機殼面板固定安裝與中徑同軸電纜端接場景推出的?BNC型母頭法蘭盤面板安裝射頻連接器，官方標準型號：BNC-C-KF-3。該產品專為?RG142、RG223?及?SYV50-3?等50-3規格同軸電纜的精密端接而設計，是通信設備、測試儀器、安防監控及工業電子中需要面板級穩固安裝與可靠互連的關鍵組件。

該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?法蘭盤面板固定?安裝方式，配合標準安裝孔位，實現與機殼面板的牢固固定，有效防止因頻繁插拔或線纜拉扯導致的連接器松動。尾部采用?壓接式（Crimp）?端接工藝，適配50-3規格線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?24.6mm，安裝螺紋長度?17.5mm，法蘭尺寸?18.5mm × 12.7mm，結構緊湊。內導體采用?磷銅鍍金，外導體采用?黃銅鍍鎳，頻率覆蓋?DC ~ 4GHz，是大批量線束加工與面板安裝應用的理想選擇。

項目 規格詳情
產品型號 BNC-C-KF-3
接口形態 BNC母頭（內孔），卡口式快鎖
適用電纜 RG142?/?RG223?/?SYV50-3
端接方式 壓接式（Crimp）
安裝方式 法蘭盤面板固定

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。

射頻物理特性項目 工業級技術指標 / 測試條件
標準特性阻抗 50Ω（精準阻抗匹配，有效減少信號反射）
工作頻率范圍 DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段）
電壓駐波比（VSWR） ≤ 1.25（全頻段內回波損耗控制優良）
介質耐壓 1500V rms（海平面狀態，耐壓裕量充足）
內導體接觸電阻 ≤ 1.5mΩ（極低的信號傳導損耗）
外導體接觸電阻 ≤ 1mΩ
絕緣電阻 ≥ 5000MΩ（高頻絕緣性能優異）

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

項目 規格詳情
接口界面 BNC母頭（內孔），標準雙銷釘卡口式快鎖結構
適用電纜 RG142?/?RG223?/?SYV50-3（50-3規格同軸電纜）
端接方式 壓接式（Crimp）?，適配線纜外導體編織層
安裝方式 法蘭盤面板固定，配合安裝孔鎖緊

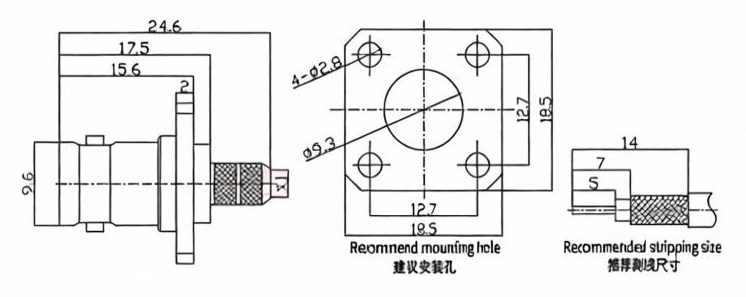

安裝螺紋長度 17.5mm
整體總長 24.6mm
法蘭尺寸 18.5mm × 12.7mm
推薦安裝孔 嚴格按照?qǐng)D示孔徑尺寸開孔，確保安裝同軸度
推薦剝線尺寸 嚴格按照?qǐng)D示剝線尺寸作業，確保壓接可靠性
內導體材質 磷銅，表面鍍金工藝（高彈性、耐磨損）
外導體材質 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化）
絕緣介質 聚四氟乙烯（PTFE）?，高頻介電性能穩定
機械耐久性 ≥ 500次規范插拔與卡口鎖緊循環

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

項目 技術指標
工作溫度范圍 -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境）
綠色合規標準 100%?符合?RoHS?國際環保指令
質量體系 通過?ISO9001?國際質量管理體系認證

三、核心應用領域與行業方案

該款BNC-C-KF-3法蘭盤母座憑借其?法蘭固定可靠、壓接高效適合批量加工、適配50-3線纜?的優異特性，被廣泛應用于以下場景：

  • 通信基站與室內分布系統（DAS）?：在4G/5G宏基站、室分系統的饋線鏈路與面板接口中，用于RG142/SYV50-3等饋線的終端連接與面板固定。法蘭盤設計確保連接器在面板上固定牢固，避免因頻繁插拔導致松動。

  • 測試儀器與測量設備：在頻譜分析儀、信號發生器、網絡分析儀等測試設備的面板接口中，法蘭固定提供長期可靠的連接，壓接式結構配合自動化壓接設備可大幅提升線束加工效率。

  • 安防監控與廣播電視：在視頻矩陣切換器、SDI傳輸設備、廣播電視發射機等需要BNC接口的設備中，法蘭式安裝提供穩定的信號通路與機械固定。

  • 工業與醫療設備：在工業控制機柜、醫療成像設備等對可靠性要求較高的應用中，法蘭固定配合BNC卡口快鎖結構，滿足頻繁插拔與長期穩定運行的雙重需求。

四、德索連接器（DOSIN）法蘭壓接系列品控實力

BNC系列連接器與RG142/SYV50-3等50-3規格同軸電纜的壓接配合，對剝線尺寸精度與壓接模具精度有著嚴格的要求。50-3線纜的外導體為編織銅網結構——不同線纜的編織層密度及線徑各有差異，壓接高度偏差過大或外導體翻邊不均勻，均可能導致接觸電阻增大、屏蔽效能下降，進而引發信號泄漏與駐波惡化。尤其在4GHz頻段，微小的壓接缺陷即可造成可測的性能劣化。

此外，法蘭盤面板固定對法蘭定位面的垂直度與安裝孔位精度有著嚴格要求——任何定位偏差都可能導致面板安裝后連接器傾斜、中心針與對接插頭對心不準，加速磨損并引發駐波惡化。

德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對BNC-C-KF-3型號全線采用高精度數控車削一體化加工工藝。我們對內導體同軸度、壓接端口內孔尺寸、壓接部位尺寸一致性及法蘭定位面垂直度實施嚴格的?多維度檢測管控，確保連接器與線纜壓接后始終保持精準對心，面板安裝后連接器與對接插頭始終保持精準對位。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部從DC至4GHz全頻段內的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。德索堅持廠家直供模式，全面協助通信集成商、RF實驗室及設備線束加工廠消除高頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。

五、技術交流與工程選型快問

在法蘭盤面板連接器的安裝與線纜壓接加工中，法蘭安裝孔位偏差或壓接模具選型不當，常導致連接器安裝傾斜或內導體縮針，進而影響插拔對心精度與高頻性能穩定性。RG142、RG223與SYV50-3雖然同為50-3規格，但其絕緣層材質與編織層密度各有差異，壓接參數需分別精確控制。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖、推薦剝線尺寸圖?與?針對不同線纜的壓接工藝規范指導書（含壓接模具選型與壓接高度參數），正是為了解決“法蘭安裝對心不準、壓接不良導致信號不穩、不同線型適配性差”這一面板安裝與線束加工場景的普遍痛點。

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范指導書（含RG142/RG223/SYV50-3不同線纜壓接參數）、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
