一、產品概述

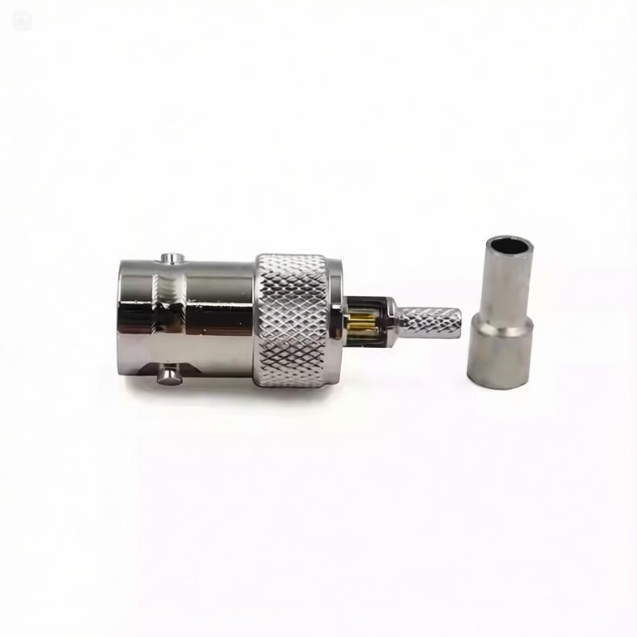

本產品為德索（DOSIN）針對柔性同軸電纜終端連接與便捷裝接場景推出的?BNC型母頭“開天窗”射頻連接器，官方標準型號：BNC-C-K-1.5-1。該產品專為?RG316?與?RG174?兩類小微同軸電纜的精密端接而設計，是通信設備、測試儀器、安防監控及工業電子中需要便捷裝接與可靠連接的關鍵互連組件。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速插拔與可靠連接。其獨特的?“開天窗”外殼結構設計——在殼體側面開設便于操作的裝接窗口——使得內導體與RG316/RG174線芯的連接過程?無需穿過狹長內孔，裝接點清晰可見、操作便捷可控，大幅降低了小微線纜的裝接難度與返工率。尾部采用?壓接式（Crimp）?端接工藝，適配小微線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?28mm，安裝螺紋長度?18mm，內導體采用?磷銅鍍金，外導體采用?黃銅鍍鎳，頻率覆蓋?DC ~ 4GHz，是替代傳統封閉式裝接結構、提升線束加工效率與良率的理想選擇。
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 50Ω（精準阻抗匹配，有效減少信號反射） |
| 工作頻率范圍 | DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 適用電纜 | RG316?/?RG174（柔性同軸電纜） |
| 端接方式 | 壓接式（Crimp）?，適配線纜外導體編織層 |
| 結構樣式 | 直型一體化同軸結構，開天窗外殼設計便于裝接操作 |
| 安裝螺紋長度 | 18mm |
| 整體總長 | 28mm |
| 推薦剝線尺寸 | 嚴格按照圖示剝線尺寸作業，確保壓接可靠性 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS、UL、REACH?等國際環保與安全標準 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-C-K-1.5-1“開天窗”壓接式母頭連接器憑借其?開窗裝接便捷可控、壓接牢固可靠、接觸電阻極低?的優異特性，被廣泛應用于以下高頻場景：
-
射頻測試線纜組件制作：在射頻實驗室中制作BNC測試跳線，開天窗設計使裝接過程簡便可控，裝接點清晰可見、質量可檢，適合小批量手工制線與維修返工場景，大幅降低因裝接不良導致的返工率。
-
通信設備內部跳線：在基站設備、直放站、室內分布系統（DAS）的內部模塊間高頻信號橋接中，開窗裝接+外導體壓接的雙重固定方式確保線纜組件在長期使用中的連接可靠性。
-
安防監控與視頻傳輸：在視頻矩陣切換器、SDI傳輸設備、監控攝像頭等需要BNC接口的視頻信號傳輸場景中，提供穩定可靠的信號互連方案。
-
儀器儀表配套線纜：作為頻譜分析儀、信號發生器、示波器等測試儀器的配套測試線纜組件，滿足頻繁插拔的使用需求，開窗結構便于現場維修與更換。
品應用.jpg)
四、德索連接器（DOSIN）“開天窗”壓接系列品控實力
BNC系列連接器與RG316/RG174小微同軸電纜的配合，對裝接與壓接工藝有著極高的要求。傳統封閉式結構的連接器在裝接時需將線芯穿過狹長內孔，操作難度大、裝接點不可見，極易導致虛接、短路或內導體損傷。此外，小微線纜的外導體為精細編織銅網結構，壓接高度偏差過大或外導體翻邊不均勻，均可能導致接觸電阻增大、屏蔽效能下降，進而引發信號泄漏與駐波惡化。
德索?“開天窗”外殼設計，在殼體側面開設了便于操作的裝接窗口，使操作人員能夠?直接觀察并完成內導體裝接——裝接點清晰可見、裝接質量可控可檢，大幅降低了小微線纜的裝接門檻與返工率。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-K-1.5-1型號全線采用高精度數控車削一體化加工工藝。我們對開天窗窗口位置精度、內導體同軸度及壓接部位尺寸一致性實施嚴格的多維度檢測管控，確保連接器與RG316/RG174線纜裝接+壓接后始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部從DC至4GHz全頻段內的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度磷銅與黃銅棒料?及優質電鍍工藝，內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。德索堅持廠家直供模式，全面協助通信集成商、RF實驗室及設備線束加工廠消除高頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。
五、技術交流與工程選型快問
在RG316/RG174小微線纜的連接器加工中，傳統封閉式結構常因內孔狹小導致線芯難以精準穿入，裝接點不可見使得虛接難以察覺，返工時又容易損傷線纜。德索（DOSIN）通過?“開天窗”外殼設計——在殼體側面開設裝接窗口——讓操作人員能夠?直接觀察并完成內導體裝接，裝接點清晰可見、質量可控可檢。這一設計正是為了解決“小微線纜裝接困難、裝接質量不可控、返工率高”這一射頻線束加工領域的長期痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、裝接與壓接工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
