一、產品概述

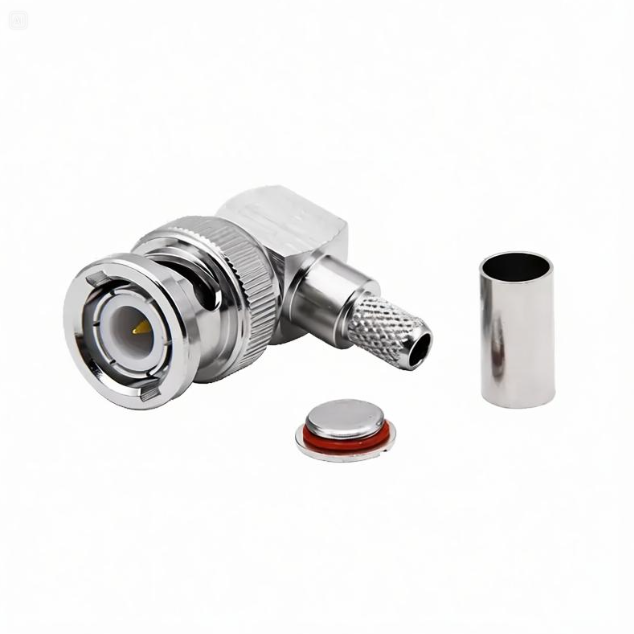

本產品為德索（DOSIN）針對柔性同軸電纜彎角出線與緊湊空間安裝場景推出的?BNC型彎公頭壓接式射頻連接器，官方標準型號：BNC-C-JW-3（行業慣用別稱：Q9彎公頭）。該產品專為?RG142、SYV50-3?及?RG58?等50-3規格同軸電纜的精密端接而設計，是通信設備、測試儀器、廣播電視及工業電子中需要在狹小空間內實現射頻信號90°轉向傳輸的關鍵互連組件。

該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC母座的快速插拔與可靠連接。其獨特的?90°彎式（直角）?結構設計，使線纜引出方向與連接器軸線垂直，相較于傳統直式連接器，可大幅節省設備內部縱向空間，尤其適用于PCB布局緊湊、線纜需沿機殼內壁布設或面板后方空間受限的場景。尾部采用?壓接式（Crimp）?端接工藝，適配50-3規格線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品殼體配有?SW10 / SW12?扳手平臺，方便安裝與拆卸時的受力操作。產品總長?26.7mm，安裝螺紋長度?14.3mm，內導體采用?黃銅鍍金，外導體采用?黃銅鍍三元合金，具備優異的導電性與耐腐蝕性，頻率覆蓋?DC ~ 4GHz，是各類高頻彎角互連與批量線束加工的理想選擇。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。

射頻物理特性項目 工業級技術指標 / 測試條件
標準特性阻抗 50Ω（精準阻抗匹配，有效減少信號反射）
工作頻率范圍 DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段）
電壓駐波比（VSWR） ≤ 1.25（全頻段內回波損耗控制優良）
介質耐壓 1500V rms（海平面狀態，耐壓裕量充足）
內導體接觸電阻 ≤ 1.5mΩ（極低的信號傳導損耗）
外導體接觸電阻 ≤ 1mΩ
絕緣電阻 ≥ 5000MΩ（高頻絕緣性能優異）

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

項目 規格詳情
接口界面 BNC公頭（陽針），標準雙銷釘卡口式快鎖結構（Q9接口）
適用電纜 RG142?/?SYV50-3?/?RG58
端接方式 壓接式（Crimp）?，適配線纜外導體編織層
結構樣式 90°彎式（直角）

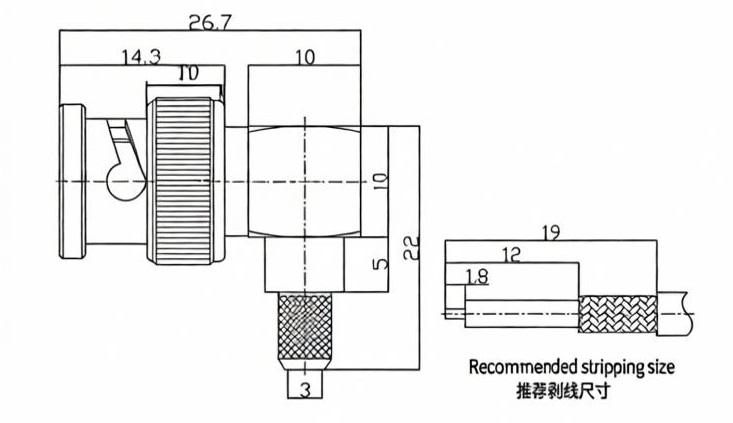

安裝螺紋長度 14.3mm
整體總長 26.7mm
扳手平臺 SW10 / SW12，方便安裝與拆卸
推薦剝線尺寸 嚴格按照圖示剝線尺寸作業，確保壓接可靠性
內導體材質 黃銅，表面鍍金工藝（高導電率、抗氧化）
外導體材質 黃銅，表面鍍三元合金工藝（抗腐蝕、抗氧化）
絕緣介質 聚四氟乙烯（PTFE）?，高頻介電性能穩定
機械耐久性 ≥ 500次規范插拔與卡口鎖緊循環

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

項目 技術指標
工作溫度范圍 -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境）
綠色合規標準 100%?符合?RoHS?國際環保指令
質量體系 通過?ISO9001?國際質量管理體系認證

三、核心應用領域與行業方案

該款BNC-C-JW-3彎公頭壓接式連接器憑借其?彎式節省空間、壓接高效適合批量加工、適配50-3線纜、接觸電阻極低?的優異特性，被廣泛應用于以下高頻場景：

  • 通信基站與室內分布系統（DAS）?：在4G/5G宏基站、室分系統的饋線鏈路中，用于RG142/SYV50-3等饋線的終端連接。彎式設計使線纜可沿機柜內壁或面板方向走線，大幅節省設備內部空間，尤其適用于高密度布線場景。

  • 測試線纜組件批量制作：在射頻實驗室及線束加工廠中，壓接式結構配合自動化壓接設備，可大幅提升BNC彎式測試線纜的生產效率與品質一致性，滿足通信設備商與系統集成商的規模化采購需求。

  • 緊湊型電子設備：在無人機地面站、便攜式監測設備、車載通信終端等對內部空間有嚴苛要求的場景中，彎式結構大幅降低面板后方占空高度，有助于優化走線路徑與整機布局。

  • 廣播電視與安防監控：在廣電發射設備、視頻矩陣切換器、SDI傳輸設備等需要BNC/Q9接口的視頻與射頻信號傳輸場景中，彎式出線方式使線纜走向更合理，提升整機裝配效率與可靠性。

四、德索連接器（DOSIN）BNC彎式壓接系列品控實力

BNC系列連接器作為一種卡口式中功率射頻連接器，其彎式壓接型號對結構設計、壓接精度與阻抗匹配有著高于直式連接器的技術要求。彎式結構天生存在電磁場突變區域，若內部中心針彎折處的同軸度或絕緣介質補償設計不當，極易在彎折點引發信號反射，導致駐波比惡化。此外，壓接式端接對剝線尺寸、壓接高度的一致性要求極高——尤其在4GHz頻段，任何微小的壓接缺陷都可能帶來可測的性能劣化。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-JW-3型號全線采用高精度數控車削與彎式一體化加工工藝。我們對彎折處中心針的同軸度實施嚴格管控，并通過精密的?PTFE絕緣介質?階梯補償設計，確保高頻信號在彎式結構內部實現平滑過渡。出廠的每一枚連接器均經過全頻段駐波檢測，確保?DC ~ 4GHz?全頻帶內VSWR穩定在?≤ 1.25?的優異水平。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍三元合金，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。產品?100%?滿足RoHS環保要求，是各大通信設備商、線束加工廠及系統集成商大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在彎式壓接連接器的使用中，線纜剝線尺寸偏差或壓接模具選型不當，常導致內導體壓接后縮針、外導體壓接不充分，進而引發信號衰減增大與駐波比惡化。此外，彎式結構在頻繁彎折受力下更易發生內部針芯偏移——尤其在4GHz頻段，微小的結構偏差即可造成可測的性能劣化。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖?與?壓接工藝規范指導書，正是為了解決“彎式結構駐波離散性大、壓接不良導致高頻性能不穩、批次一致性差”這一射頻線束加工領域的普遍痛點。

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測4GHz駐波曲線報告、壓接工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
