德索BNC-K-3 BNC-K-5 BNC母頭 SYV50-3/SYV50-5同軸線纜專用連接器 卡口式快鎖4G廠商
一、產品概述

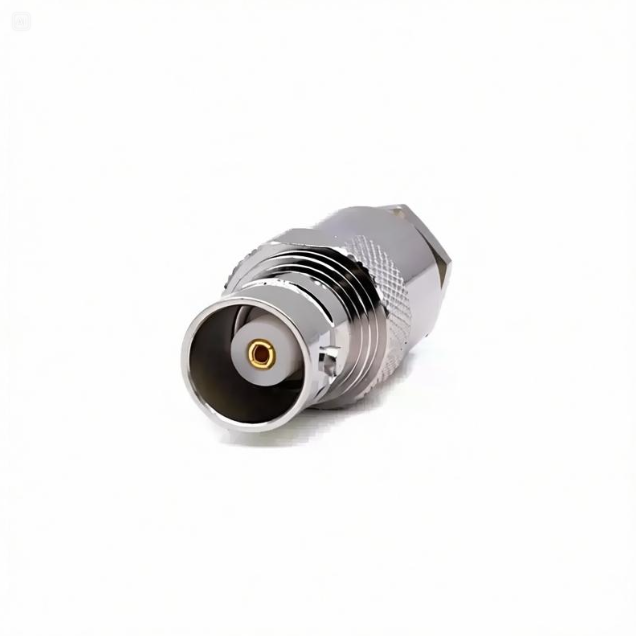

本系列產品為德索（DOSIN）針對中徑同軸電纜終端連接與面板安裝場景推出的?BNC型母頭裝接式射頻連接器，包含?BNC-K-3?與?BNC-K-5?兩款標準工業型號。該系列產品專為?SYV50-3/RG58?與?SYV50-5?兩類同軸電纜的精密端接而設計，是通信設備、測試儀器、廣播電視及工業電子中需要快速插拔與可靠連接的關鍵互連組件。
兩款產品均采用?BNC母頭（內孔）?接口形態，通過標準?雙銷釘卡口式快鎖結構?實現與BNC公頭插拔件的快速插拔與可靠連接——卡口式設計確保插拔操作便捷高效，鎖緊后連接穩固可靠。尾部采用?裝接式（Assembly）?端接工藝，適配不同線徑的同軸電纜，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。兩款產品殼體分別配有?SW10/SW12?與?SW12/SW14?扳手平臺，方便安裝與拆卸時的受力操作。產品總長均為?28.6mm，結構堅固、電氣性能優異，頻率覆蓋?DC ~ 4GHz，是中徑饋線終端連接與快速插拔應用的理想選擇。
| 產品型號 | 特征描述 | 適用電纜 | 扳手平臺 |
|---|---|---|---|
| BNC-K-3 | BNC母頭裝接式，適配50-3線纜 | RG58?/?SYV50-3 | SW10 / SW12 |
| BNC-K-5 | BNC母頭裝接式，適配50-5線纜 | SYV50-5 | SW12 / SW14 |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，適用于該系列全部?jī)煽钚吞?hào)，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 50Ω（精準阻抗匹配，有效減少信號反射） |
| 工作頻率范圍 | DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 中心接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外部接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | BNC-K-3 | BNC-K-5 |
|---|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖 | BNC母頭（內孔），標準雙銷釘卡口式快鎖 |
| 適用電纜 | RG58?/?SYV50-3（50-3規格） | SYV50-5（50-5規格） |
| 端接方式 | 裝接式（Assembly） | 裝接式（Assembly） |
| 結構樣式 | 直型一體化同軸結構 | 直型一體化同軸結構 |
| 整體總長 | 28.6mm | 28.6mm |
| 扳手平臺 | SW10 / SW12 | SW12 / SW14 |
| 內導體材質 | 黃銅，表面鍍金 | 黃銅，表面鍍金 |
| 外導體材質 | 黃銅，表面鍍鎳 | 黃銅，表面鍍鎳 |
| 絕緣介質 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） |
| 機械耐久性 | ≥ 500次插拔與卡口鎖緊循環 | ≥ 500次插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該系列BNC裝接式母座憑借其?卡口式快鎖便捷可靠、適配50-3/50-5線纜、接觸電阻極低?的優異特性，被廣泛應用于以下對快速插拔與信號完整性有較高要求的場景：
-
通信基站與室內分布系統（DAS）?：在4G/5G宏基站、室分系統的饋線鏈路中，用于50-3/50-5規格饋線的終端連接。卡口式快鎖結構實現設備的快速部署與維護，裝接式結構確保大功率信號的低損耗傳輸。
-
測試儀器與測量設備：在頻譜分析儀、信號發生器、網絡分析儀等測試設備的面板接口及配套線纜中，BNC卡口快鎖結構便于頻繁插拔，滿足實驗室高效測試需求。
-
廣播電視發射設備：在廣電發射機、微波傳輸設備中，適配RG58/SYV50-3等常用線纜，滿足大功率信號的低損耗傳輸需求。
-
工業與電力通信：在工業控制機柜、電力載波通信終端等設備中，作為設備內部或面板級高頻互連組件，承受長期使用中的振動與插拔考驗。
品應用.jpg)
四、德索連接器（DOSIN）BNC裝接系列品控實力
BNC系列連接器作為一種卡口式中功率射頻連接器，其裝接式型號對線纜剝線尺寸與裝接操作規范要求較高。剝線長度偏差過大或中心導體裝接不到位，均可能導致駐波比惡化、接觸不良甚至線纜脫落等隱患。此外，不同線徑的電纜——50-3線纜（RG58/SYV50-3）與50-5線纜（SYV50-5）——其外導體編織層密度與線徑各有差異，裝接參數需分別精確控制。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-K-3與BNC-K-5型號全線采用高精度數控車削一體化加工工藝。我們對內導體同軸度與絕緣介質定位精度實施嚴格管控，確保裝接后連接器與線纜始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度黃銅棒料?與優質電鍍工藝。出廠的每一枚連接器，其內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、儀器儀表廠及系統集成商大批量采購的可靠源頭貨源。
五、技術交流與工程選型快問
在裝接式連接器的現場使用中，操作人員常因剝線尺寸控制不嚴或中心導體裝接不到位，導致信號衰減增大、駐波比惡化甚至內導體縮針引發斷路。尤其對于50-3與50-5兩種不同線徑的電纜，裝接操作規范與剝線尺寸各不相同，選型錯誤將導致批次性質量事故。德索（DOSIN）通過提供?適配不同線纜的精確裝接操作規范?與?嚴格的出廠同軸度檢測，正是為了解決“裝接不良、信號不穩、不同線型適配性差”這一線纜組件加工場景的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、裝接操作工藝規范指導書（含50-3/50-5不同線纜裝接參數），或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
