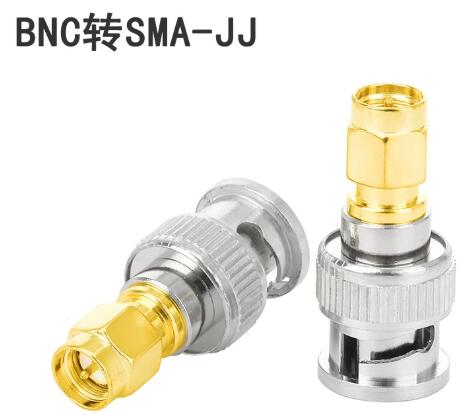

德索BNC公轉SMA公射頻轉接頭 (BNC-J轉SMA-J / BNC-SMA-JJ高頻轉換器)
一、產品概述
本產品為高精密BNC公頭（Q9）轉SMA公頭（陽頭）射頻同軸轉接頭（標準料號：BNC-SMA-JJ）。轉接頭兩端陽頭結構：接口A端為標準BNC公頭（帶快速卡口鎖旋套與中心陽針），接口B端為標準SMA公頭（帶1/4-36）該轉接頭主要用于將帶BNC母座的重型測試設備或傳統無線電天線，直接跨接轉換至帶SMA母座（外螺內孔）的微型無線模塊、射頻、4G/5G模塊或數傳電臺上，是射頻通信與高頻微波實驗室常見的“萬能轉件接駁”。

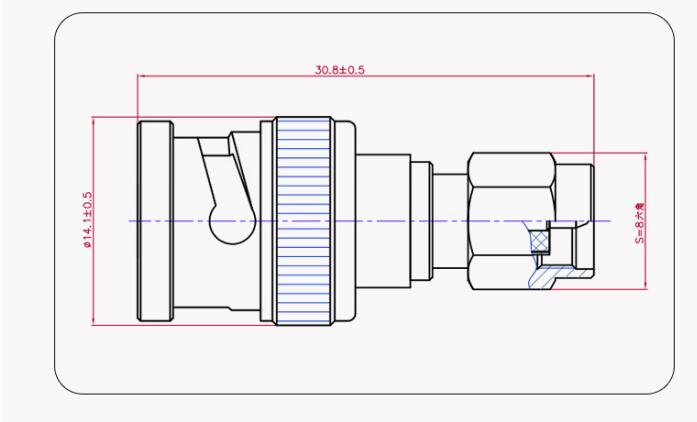

| 規格 | 長 | 寬 | 高 | 體積(cm3) | 重量 |
|---|---|---|---|---|---|
| BNC轉SMA-JJ | 3.10 | 1.50 | 1.50 | 6.975 | 10 |
| BNC轉SMA-JK | 3.10 | 1.50 | 1.50 | 6.975 | 10 |
| BNC轉SMA-KJ | 3.10 | 1.50 | 1.50 | 6.975 | 10 |
| BNC轉SMA-KK | 3.10 | 1.50 | 1.50 | 6.975 | 10 |
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 4 GHz (雙公直通型，SMA端高頻響應極佳) |
| 工作電壓（WorkingVoltage） | 335 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1000 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 中心眼陽針$\le$2.0 m$\Omega$ / 外殼厚度$\le$1.5 mΩ |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 直型雙公頭$\le$1.20 @ 3 GHz |
2. 機械性能與材質 (Mechanical & Material)
| 參數項目 | 技術指標/測試條件 |
| 接口A類型（BNC端） | BNC 公頭 / Q9 陽頭 (BNC Plug / Male) —— 標準雙銷卡口式快鎖 |
| 接口B類型（SMA端） | SMA 公頭 / 陽頭 (SMA Plug / Male) —— 1/4-36 不銹鋼/沙發內螺紋 |
| 內部外觀工藝 | 兩端中心陽針一體化成型，采用高規格厚層真金電鍍 |
| 主要材質 | 外殼及各鎖緊螺套：全銅鍍鎳（或三元合金） / 絕緣體：高密度聚四氟乙烯（PTFE） |
| 機械壽命（耐久性） | 滿足$\ge$500次標準卡口旋合與螺紋旋緊循環 |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -65 °C ~ +165 °C (耐受極限高低溫環境) |
| 防振動性（振動） | 符合MIL-STD-202、Method 204測試標準 |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試（確保多鹽霧、濕潤環境下電鍍層不剝落、不生銹） |
| 環保標準（合規性） | 100%滿足RoHS / REACH國際綠色墻壘標準 |
三、德索連接器(DOSIN)規范料號系統
-
標準料號：
DS-A-BNCJ-SMAJ -
料號釋義：DS（德索品牌）- A（Adapter 轉接頭系列）- BNCJ（BNC 公頭/Q9陽針）- SMAJ（SMA 公頭/內螺內針）
四、關于德索連接器(DOSIN)針對雙陽針微波轉接件的品質控制
在RF拓撲測試中，BNC公轉SMA公（BNC-J/SMA-J）這類雙公頭直通轉接器，作為經常儀器接口和線束之間的間隙拆裝介入，需要承受高靈敏度手擰或起子緊的牽引力。如果內部兩端陽旋針的絕對共軸度周圍幾微米的偏移，就會直接導致對接設備的SMA/BNC母座瞬時變形。德索連接器在20000平米的現代化研發與量產基地內部，針對BNC-SMA-JJ精密微波轉換系列采用了高精度復合走心機床進行鄰接成形加工，確保中心針的幾何對心度精益求精。
深耕RF接插件領域20年，德索不僅積累了豐富的微波阻抗補償經驗，恍知高頻拾取控制的關鍵。我們對產品內部裝配的PTFE絕緣介質進行了特定的電磁階梯腔體優化，有效平抑了信號在跨越兩種不同體積接口時的突變衰減，將駐波比與插入損耗控制在極低水平。作為全面通過ISO9001國際質量管理體系認證的源頭實力工廠，德索出廠的每一批次轉接件均100%符合RoHS和REACH環保規范，不使用任何質劣鋅合金或鉛超標銅料，為全球無線電工程商、儀表集成商提供長壽命、廠家批發的高品質硬件連接保障。
