N/BNC-JJ德索純銅N公頭轉BNC公頭轉接頭 (N-J轉BNC-J / L16-Q9-JJ轉換器)

/在： /通過：

一、產品概述

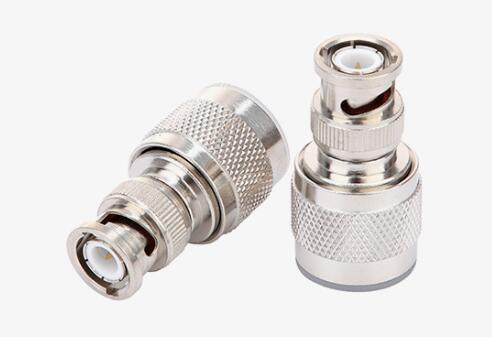

本產品為全銅高精密N型公頭轉BNC公頭射頻同軸轉接頭（型號：N-BNC-JJ，慣用L16-Q9-JJ）。轉接頭一端為標準N型公頭（陽頭）結構：一端為標準N型公頭（內螺紋帶中心陽針），另一端為標準BNC公頭（旋轉卡口套帶中心陽針）。產品主體由高純度純銅棒料一體化精車而成，表面覆蓋堅固的工業級金屬鍍層。 N型母頭座的大功率設備、天線或饋線，直接無損橋接至帶有BNC母頭座的測試儀表、數傳電臺或信號源上，是高頻微波實驗室與通信工程現場調試的必備利器。

  • 規格:N/BNC-JJ
  • 安裝類型:N-BNC型
  • IP等級:/
  • 阻抗:50
  • 工作頻率:0-3G
  • 連接器樣式:N型
  • 針腳數:1

二、核心技術參數表

1.電氣性能（Electric Characteristics）

參數項目 技術指標/測試條件
特性 阻抗（Impedance） 50$\Omega$
頻率范圍（Frequency Range） 0 ~ 4 GHz (雙公頭直通結構，高頻響應優秀)
工作電壓（WorkingVoltage） 500 伏（有效值）
耐壓值（介電耐受電壓） 1500 V（rms，海平面）
接觸電阻（接觸電阻） 內拓展中心陽針$\le$1.5 m$\Omega$ / 外延外殼$\le$1.0 米歐米伽
絕緣電阻（絕緣電阻） $\ge$5000兆歐米茄
電壓駐波比 (VSWR) 直型雙公頭$\le$1.18 @ 2 GHz /$\le$1.22 @ 3 GHz

2. 機械性能與材質 (Mechanical & Material)

參數項目 技術指標/測試條件

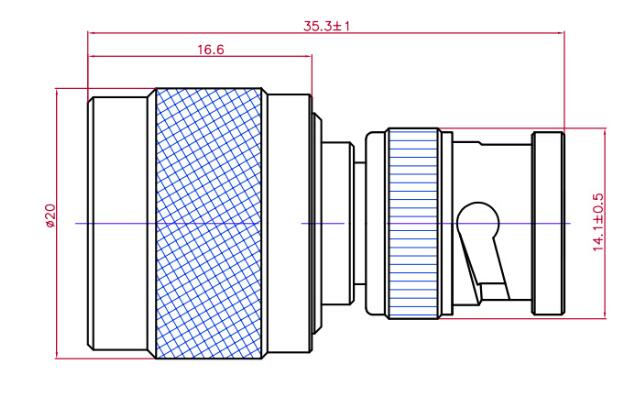

接口A類型（N型端） N型公頭 / 陽頭 (N Plug / Male) —— 5/8-24標準螺紋鎖緊
接口 B 類型 (BNC端) BNC公頭 / Q9陽頭 (BNC Plug / Male) —— 雙銷式卡口快鎖
內部外觀工藝 兩端中心陽針由優質面條精密一體化加工并厚層真金電鍍
主要材質 外殼及鎖緊套：純銅鍍鎳（或三元合金） / 絕緣介質：高性能聚四氟乙烯（PTFE）
機械壽命（耐久性） $\ge$500次標準旋合與卡口插拔循環

3.環境性能（環境特性）

參數項目 技術指標/測試條件
工作溫度范圍(Temperature) -55℃ ~ +155℃
防振動性（振動） 符合MIL-STD-202、Method 204測試標準
鹽霧試驗（鹽霧試驗） 48小時中性鹽霧測試（電鍍層松弛，防刮耐磨，長期使用不剝落）
環保標準（合規性） 100%滿足RoHS / REACH國際綠色墻壘標準

三、德索連接器(DOSIN)規范料號系統

  • 標準料號：DS-A-NJ-BNCJ

  • 料號釋義：DS（德索品牌）- A（Adapter 轉接頭系列）- NJ（N型公頭/L16陽針）- BNCJ（BNC公頭/Q9陽針）

四、關于德索連接器(DOSIN)針對雙公頭精密轉換器的質量控制

在RF射頻測試中，N公轉BNC公（N-J/BNC-J）這類孔陽針直通轉接頭，往往需要直接承載接頭重型電纜或儀表的對合剪切力。一旦內部接頭陽針的對心同軸度出現微米級偏差，就會在間隙旋緊與插拔中導致接頭的母座位損壞，并在高電感引發短路的阻抗感應。德索連接器承載20000平米的數字化五金車削基地，針對N-BNC-JJ精密直通系列采用了外接多軸聯動復合中心，將兩端中心插針的同軸度公差嚴格控制在替換領先的高標范圍內。

依靠20年專注射頻接插件的制造經驗，德索設計團隊對內部PTFE絕緣介質進行了微波阻抗補償階梯設計，確保信號在從大體積N型腔體覆蓋到小體積BNC卡口腔體時，仍然能保持極的回波損耗與插入丟失。作為通過ISO9001國際質量認證的源頭源發工廠，德索堅持采用“高純度全銅棒料”作為主體，產品100%滿足RoHS和REACH綠色出口部門，協助通信集成商、RF實驗室及設備線束廠全面消除信號衰減，實現大批量廠家批發的高效交付。
