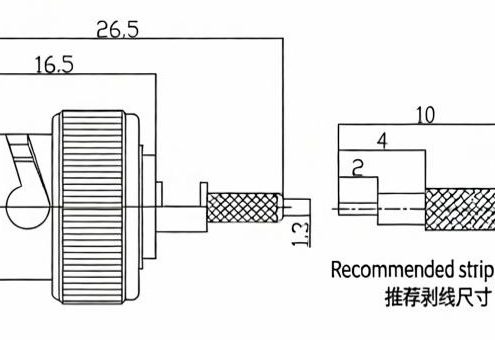

德索BNC-C-J-1.0 Q9公頭壓接式射頻連接器 適用RG178線纜DC-4G廠家直供

一、產品概述 本產品為德索（DOSIN）針對超細同軸電纜終端連接場景推出的?BNC型公頭壓接式射頻連接器，官方標準型號：BNC-C-J-1.0（行業慣用別稱：Q9公頭）。該產品專為?RG178?超細同軸電纜的精密端接而設計，是通信設備、測試儀器、物聯網模塊及工業電子中需要在狹小空間內實現可靠BNC接口連接的關鍵互連組件。 該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC母座的快速插拔與可靠連接。尾部采用?壓接式（Crimp）?端接工藝，適配RG178線纜的外導體編織層結構——外導體通過精密壓接實現360°全封閉屏蔽連接，內導體通過壓接或焊接固定——確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?26.5mm，安裝螺紋長度?16.5mm，結構堅固、電氣性能優異，頻率覆蓋?DC…

德索BNC-K-7 BNC母頭射頻連接器 匹配SYV50-7/LMR400線纜DC-4G源頭工廠

一、產品概述 本產品為德索（DOSIN）針對中大線徑同軸電纜終端連接與面板安裝場景推出的?BNC型母頭射頻連接器，官方標準型號：BNC-K-7。該產品專為?LMR400、CNT400、SYV50-7?及?RG8/U?等7毫米級大線徑同軸電纜的精密端接而設計，是通信基站、室內分布系統、廣播電視發射及工業電子中需要承載大功率信號與低損耗傳輸?shù)年P(guān)鍵互連組件。 該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。尾部采用?裝接式（Assembly）?端接工藝，適配7毫米級大線徑電纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品殼體配有?SW16…

德索BNC-C-J-1.5 BNC公頭 開窗透視設計 屏蔽層直接接觸外殼內壁 適配RG316線纜4G廠家直供

一、產品概述 本產品為德索（DOSIN）針對柔性同軸電纜終端連接場景推出的?BNC型公頭“開窗透視”壓接式射頻連接器，官方標準型號：BNC-C-J-1.5。該產品專為?RG316?與?RG174?兩類小微同軸電纜的精密端接而設計，是通信設備、測試儀器及工業電子中需要高可靠性屏蔽連接與便捷焊接操作的關鍵互連組件。 該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC母座的快速插拔與可靠連接。其獨特的?“開窗透視”外殼結構設計——在殼體側面開設便于操作的焊接窗口——使得內導體與RG316/RG174線芯的焊接過程?無需穿過狹長內孔，焊點清晰可見、操作便捷可控，大幅降低了小微線纜的焊接難度與返工率。更關鍵的是，其?屏蔽層直接接觸外殼內壁?的結構設計——外導體編織層通過壓接與連接器外殼內壁形成?360°全封閉直接接觸，摒棄了傳統結構中通過中間導體過渡的方式——有效縮短了接地路徑、降低了接觸電阻，并實現了?優異的電磁屏蔽效能。尾部采用?壓接式（Crimp）?端接工藝，配合開窗焊接的內導體固定方式，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?23mm，結構設計精良，電氣性能優異，頻率覆蓋?DC…

BNC公頭斷在線纜上怎么取出來？別急著整根線報廢，這幾種免焊接應急方案很多現場真救過命

?? 德索連接器 · 王工 做監控、測試設備或者射頻維護的人。 應該都碰到過一種特別崩潰的情況： ??…

BNC公頭鍍金層磨穿了還能用嗎？接觸電阻變大的連鎖反應詳解

? 德索連接器 · 王工 做 BNC 接口的人。 應該都碰到過一種情況： ??…

德索BNC-J-FC BNC防塵帽 銅鍍鎳材質 帶防丟鏈條 保護空載接頭免受灰塵污染廠家直供

一、產品概述 本產品為德索（DOSIN）針對BNC同軸連接器空載端口防護場景推出的?BNC型母頭防塵帽，官方標準型號：BNC-J-FC。該產品專為保護設備面板、測試儀器及線纜組件上暫未使用的BNC母頭接口而設計，是通信基站、廣播電視、測試測量及安防監控系統中不可或缺的接口防護配件。 該防塵帽專為?BNC母頭（內孔）?接口設計，通過標準雙銷釘卡口式快鎖結構實現與BNC母座的快速插合與可靠固定。其?銅鍍鎳?外殼材質確保了產品的耐用性與抗腐蝕性。獨特的?帶防丟鏈條?設計——通過金屬固定鏈可將防塵帽牢固地固定在鄰近表面——有效防止了保護帽在插拔操作中的意外丟失。產品整體結構精巧、操作便捷，是保護昂貴射頻設備接口免受灰塵、濕氣與氧化侵害的經濟高效型解決方案。 二、核心技術參數表 1.…

德索BNC-50KY BNC-KY-2 BNC母頭帶絕緣螺母固定 機殼面板插座Q9射頻連接器源頭工廠

一、產品概述 本產品為德索（DOSIN）針對機殼面板固定安裝與電氣絕緣需求場景推出的?BNC型母頭帶絕緣螺母固定射頻連接器，官方標準型號：BNC-KY-2（行業慣用別稱：BNC-50KY）。該產品專為需要在設備機箱、儀器面板上實現射頻信號穿墻引入且對安裝安全性與絕緣性能有特殊要求的場景而設計，是通信設備、測試儀器及工業電子系統中不可或缺的面板級射頻互連組件。 該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。其獨特的?帶絕緣螺母固定?安裝方式——在法蘭與殼體之間增設?絕緣套與絕緣墊片，配合?螺母后置鎖緊?機制——不僅實現了與機殼面板的牢固固定，更確保了連接器外殼與設備機箱之間的?電氣隔離，有效避免了因機箱帶電或接地環路引起的信號干擾與安全隱患。產品尾部采用?焊片式?引出結構（總長?31.2mm），便于與內部線纜進行可靠焊接。產品殼體配有?SW12?扳手平臺，方便安裝與拆卸操作。整體結構設計兼顧了機械固定強度與電氣絕緣安全性，是各類對絕緣有特殊要求的面板安裝場景的理想選擇。 二、核心技術參數表 1.…

德索BNC-JB2 BNC公頭 焊接端口設計 適配RG405/RG086半柔同軸線纜 廠家直供

一、產品概述 本產品為德索（DOSIN）針對半柔性/半剛性同軸電纜終端連接場景推出的?BNC型公頭焊接式射頻連接器，官方標準型號：BNC-JB2。該產品專為?KTR086?與?RG405?兩類086規格半柔線纜的精密端接而設計，是通信基站、測試系統、軍工電子及微波模塊中需要高可靠性焊接連接與低損耗傳輸?shù)年P(guān)鍵互連組件。 該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC母座的快速插拔與可靠連接。尾部采用?焊接式（Solder）?端接工藝，適配半柔線纜的中心導體與外導體銅管結構——內導體通過焊接固定，外導體通過焊錫環或手工焊接實現360°全封閉屏蔽連接，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與相位穩定性。產品總長?20.2mm，結構緊湊。內導體采用?黃銅鍍金，外導體采用?黃銅鍍?nèi)辖穑姎庑阅軆?yōu)異，頻率覆蓋?DC…

德索BNC-KF-1/BNC-50KF BNC母座 法蘭盤面板安裝 50Ω射頻同軸連接器廠商

一、產品概述 本產品為德索（DOSIN）針對面板固定安裝場景推出的?BNC型母頭法蘭盤面板安裝射頻連接器，官方標準型號：BNC-KF-1（行業慣用別稱：BNC-50KF）。該產品專為需要在設備機箱、儀器面板或屏蔽殼體上提供穩固BNC接口且對安裝牢固度有較高要求的場景而設計，是通信設備、測試儀器及工業電子系統中不可或缺的面板級射頻互連組件。 該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。其?法蘭盤面板固定?安裝方式，配合標準安裝孔位，可實現與機殼面板的牢固安裝。其?直型垂直安裝式?結構設計，配合?焊片式（Solder…

德索BNC-KWE BNC-KWHD-4 BNC母頭PCB面板固定插座 50Ω射頻連接器源頭工廠

一、產品概述 本產品為德索（DOSIN）針對PCB面板固定安裝場景推出的?BNC型母頭四孔法蘭面板固定射頻連接器，官方標準型號：BNC-KWHD-4（行業慣用別稱：BNC-KWE）。該產品專為需要在設備機箱、儀器面板或屏蔽殼體上提供高穩定性BNC接口且對安裝牢固度有嚴苛要求的場景而設計，是通信設備、測試儀器及工業電子系統中不可或缺的面板級射頻互連組件。 該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。其?四孔法蘭盤（4-Ф1.7）配合安裝孔實現與機殼面板的?四點牢固固定——相較于傳統兩孔法蘭，四孔設計在振動、沖擊等惡劣工況下具有?更高的抗松動性與對位精度，尤其適用于大尺寸線纜連接或頻繁插拔場景。其?直型垂直安裝式?結構設計，配合?焊片式（Solder…
