——工程師視角下的選型與應用解析

在射頻連接系統中，BNC直公頭是使用頻率非常高的一種接口形式。很多項目在設計階段都會遇到一個問題：
?? 這個 BNC 直公頭，到底該配哪種同軸線材？

作為長期參與射頻線束選型和加工的工程師，我想先說一個結論：
不是所有同軸線都適合同一款 BNC 直公頭，適配關系非常關鍵。

下面就從常見線材類型、匹配邏輯和應用建議幾個方面，系統說清楚。

?? 一、為什么 BNC 直公頭對線材有“適配要求”？

看似標準化的 BNC 接口，在實際使用中，線材差異會直接影響：

• 中心導體接觸是否可靠

• 屏蔽層是否能完整壓接

• 拉力和抗振性能

• 長期信號穩定性

?? 工程經驗：

選錯線材，往往比選錯接頭更容易出問題。

?? 二、BNC直公頭常見適配線材一覽

?? 提醒：

阻抗不一致，會直接影響信號完整性。

?? 三、不同線材搭配 BNC 直公頭的作用差異

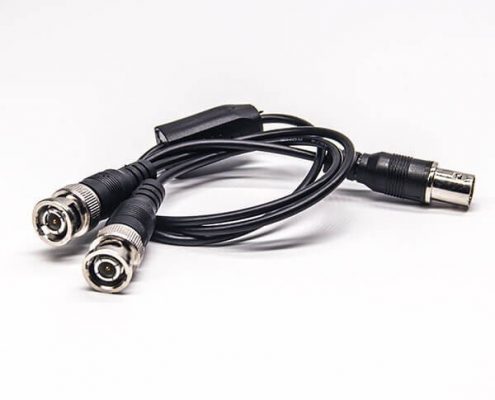

?? BNC × RG58

• 結構結實

• 適合中距離傳輸

• 常見于測試儀器

?? BNC × RG174

• 走線靈活

• 適合設備內部連接

• 安裝友好

?? BNC × RG316

• 高頻損耗更低

• 耐溫性能好

• 更適合高可靠場景

?? 在頻率和穩定性要求較高的項目中，RG316 更受青睞。

?? 四、選型時工程師最關注的 4 個點

1?? 阻抗是否匹配（50Ω / 75Ω）
2?? 線徑與尾部結構是否匹配
3?? 工藝方式（焊接 or 壓接）
4?? 使用環境（振動、溫度、彎折）

?? 很多項目問題，其實在選型階段就已經埋下隱患。

?? 五、常見不適配與誤用情況

?? 以下情況需要特別注意：

• 用 RG178 搭配普通 BNC 直公頭

• 視頻系統誤用 50Ω BNC

• 高頻場景選用屏蔽不足的線材

• 強振動環境仍選焊接型結構

?? 正確做法，是從系統角度整體考慮。

? 六、小結：選對線材，BNC 直公頭才能發揮作用

BNC 直公頭本身是成熟可靠的接口，但它的性能表現，很大程度取決于所適配的線材。
選對組合，信號穩定；
選錯組合，問題不斷。
