德索BNC-C-KY-3 BNC母頭 螺母穿墻射頻連接器 匹配50-3線纜4G源頭工廠
一、產品概述

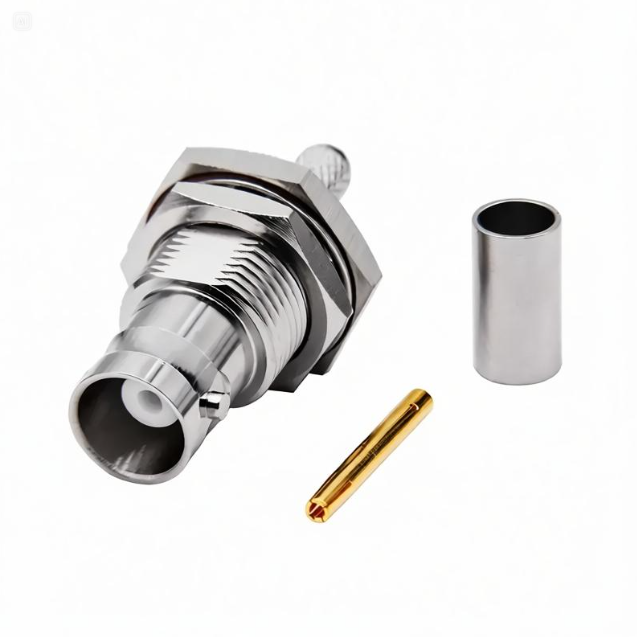

本產品為德索（DOSIN）針對中大線徑同軸電纜終端連接與機箱穿墻安裝場景推出的?BNC型母頭螺母穿墻射頻連接器，官方標準型號：BNC-C-KY-3。該產品專為?RG142、SYV50-3?及?RG58/U?三類50-3規格同軸電纜的精密端接而設計，是通信基站、室內分布系統、測試儀器及工業電子中需要面板穿墻固定與大線徑電纜匹配的關鍵互連組件。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。其?螺母穿墻式（法蘭+螺母后置鎖緊）?安裝方式，配合標準安裝孔位，可實現面板兩側的牢固固定，適用于各類設備機箱的穿墻轉接場景。尾部采用?壓接式（Crimp）?端接工藝，適配50-3規格線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品殼體中部配有?SW16 / SW17.5?扳手平臺，方便安裝與拆卸時的受力操作。產品結構堅固、電氣性能優異，是大線徑饋線面板轉接的理想解決方案。
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 50Ω（精準阻抗匹配，有效減少信號反射） |
| 工作頻率范圍 | DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
| 電壓駐波比（VSWR） | ≤ 1.25（全頻段內回波損耗控制優良） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 適用電纜 | RG142?/?SYV50-3?/?RG58/U（50-3規格同軸電纜） |
| 端接方式 | 壓接式（Crimp），適配線纜外導體編織層 |
| 安裝方式 | 螺母穿墻式面板固定（法蘭盤+螺母后置鎖緊） |

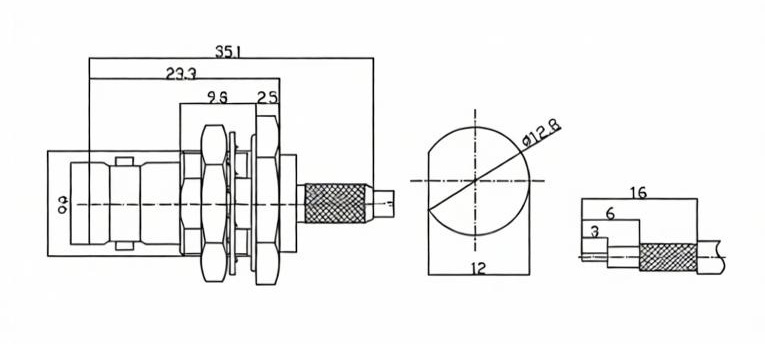

| 安裝螺紋長度 | 23.3mm |
| 整體總長 | 35.1mm |
| 扳手平臺 | SW16 / SW17.5，方便螺母鎖緊與拆卸 |
| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 推薦剝線尺寸 | 嚴格按照圖示剝線尺寸作業，確保壓接可靠性 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE），高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-C-KY-3螺母穿墻母座憑借其穿墻固定可靠、適配大線徑電纜、壓接牢固、接觸電阻極低的優異特性，被廣泛應用于以下對信號完整性與安裝可靠性要求嚴苛的場景：
-
通信基站與室內分布系統（DAS）?：在4G/5G宏基站、室分系統的主饋線鏈路中，用于50-3規格饋線的面板穿墻連接，螺母后置設計確保機箱面板兩側固定牢固。
-
測試儀器與機箱面板：在頻譜分析儀、信號發生器、網絡分析儀等測試設備的后面板穿墻接口中，實現內部線纜與外部測試線的可靠轉接。
-
廣播電視發射設備：在廣電發射機、微波傳輸設備的機柜穿墻互連中，適配RG58/U等常用50-3線纜，滿足大功率信號的低損耗傳輸。
-
工業與電力通信：在工業控制機柜、電力載波通信終端等設備中，作為面板級射頻穿墻轉接件，承受長期使用中的振動與插拔考驗。
品應用.jpg)
四、德索連接器（DOSIN）穿墻壓接系列品控實力
BNC系列連接器與50-3規格同軸電纜的壓接配合，對剝線尺寸精度與壓接模具精度有著嚴格的要求。50-3線纜的外導體為編織銅網結構，壓接高度偏差過大或外導體翻邊不均勻，均可能導致接觸電阻增大、屏蔽效能下降，進而引發信號泄漏與駐波惡化。尤其在4GHz頻段，微小的壓接缺陷即可造成可測的性能劣化。此外，穿墻安裝時法蘭面與面板的垂直度偏差還會影響插拔對心精度。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-KY-3型號全線采用高精度數控車削一體化加工工藝。我們對法蘭定位面、殼體中心軸與內導體同軸度實施嚴格的多維度檢測管控，確保連接器與50-3線纜壓接后始終保持精準對心，同時保證穿墻安裝后法蘭面與面板垂直貼合。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度磷銅與黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用磷銅鍍金，確保高彈性與耐磨損；外導體采用黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、測試儀器廠及系統集成商大批量采購的可靠源頭貨源。
五、技術交流與工程選型快問
在穿墻壓接連接器的安裝中，剝線尺寸偏差或壓接模具選型不當，常導致內導體壓接后縮針或外導體編織層壓接不充分，引發信號衰減增大與接觸不良。此外，穿墻安裝時螺母鎖緊扭矩過大可能造成法蘭面變形或連接器殼體扭轉，進而影響駐波比穩定性。德索（DOSIN）通過提供精確的推薦剝線尺寸圖與壓接工藝規范指導書，正是為了解決“壓接不良導致信號不穩、穿墻安裝對心不準、批次一致性差”這一線束加工與面板安裝場景的普遍痛點。
如需獲取本系列BNC連接器的詳細機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范與穿墻安裝指導書，或需要申請工廠批發詢價與免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
