一、產品概述

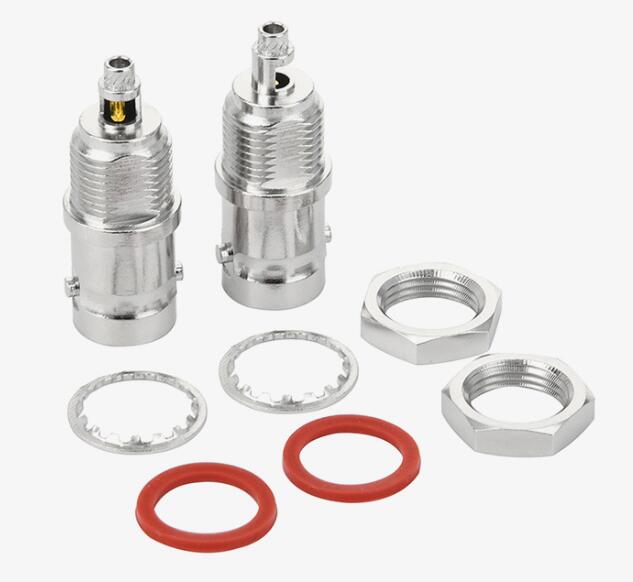

本產品為全銅BNC-KY-1.5短壓尾穿墻母頭連接器（配帶鎖緊螺栓與防震緩沖），專為起重機天線系統、汽車電子測控及軌道交通線束設計完美，配備RG174、RG316、LMR100等外徑約2.5mm – 3.0mm的細同軸電纜。連接器采用緊湊型短壓尾（Short Crimp）設計，有效通車了車輛中控、貨車T-Box、GPS導航模塊內部設定空間的走線長度，避免因長尾管在車輛顛倒倉庫時對線纜造成拉扯，是貨車RF線束加工及面板金面板安裝的理想。

二、核心技術參數表

1.電氣性能（Electric Characteristics）

參數項目	技術指標/測試條件
特性 阻抗（Impedance）	50$\Omega$
頻率范圍（Frequency Range）	0 ~ 3 GHz (覆蓋交通工具 GPS、4G/5G、V2X 通信效應)
最高工作電壓（WorkingVoltage）	335 伏（有效值）
耐壓值（介電耐受電壓）	1000 V（rms，海平面）
接觸電阻（接觸電阻）	內延$\le$3.0 m$\Omega$ / 外延$\le$2.5 m$\Omega$
絕緣電阻（絕緣電阻）	$\ge$5000兆歐米茄
電壓駐波比 (VSWR)	直型$\le$1.35 @ 3 GHz

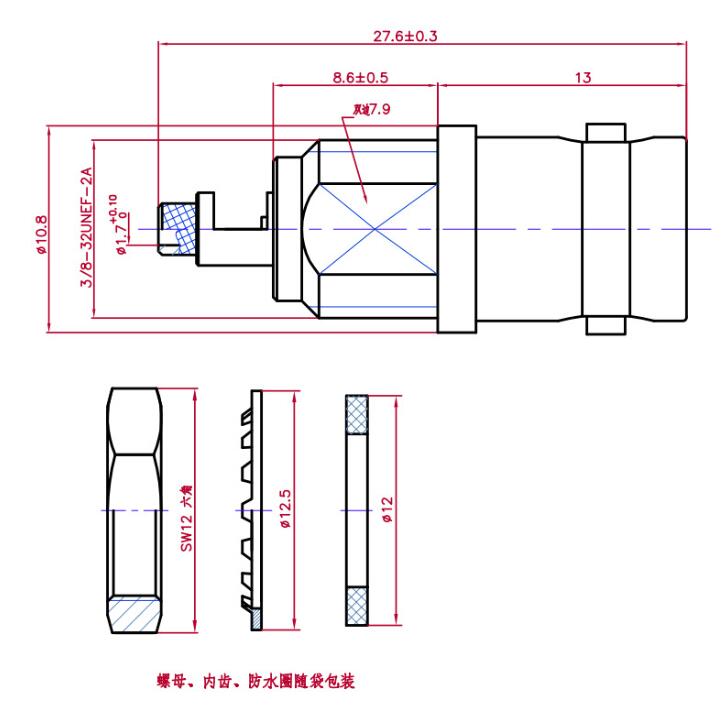

2. 機械性能與材質 (Mechanical & Material)

參數項目	技術指標/測試條件
安裝與端接方式	面板鎖緊：穿墻帶結構固定（Bulkhead Front Mount）/線纜：短壓尾壓接
尾部工藝特征	短款壓接尾管，提供更小的后部占用空間與抗折彎保護
裝備電纜（適用電纜）	車輛標準RG174、RG316、1.5DS-QE等細同軸電纜
機械壽命（耐久性）	$\ge$500次插拔/螺栓鎖緊循環
主要材質	外殼主體、螺栓及耐壓接套：全銅鍍鎳/母針接觸件：高彈性銅厚層鍍金/絕緣體：聚四氟乙烯（PTFE）

3.環境與交通工具耐候性能(Environmental Characteristics)

參數項目	技術指標/測試條件
工作溫度范圍(Temperature)	-40 °C ~ +105 °C (滿足儀表車輛及車規級電纜耐受范圍)
防振動性（振動）	滿足10 Hz ~ 2000 Hz振動測試（及防松動彈墊，防止車輛承載中螺栓松脫）
鹽霧試驗（鹽霧試驗）	48小時中性鹽霧測試（防潮、防成型或集裝箱濕氣腐蝕）
環保標準（合規性）	符合RoHS / REACH環保規范

三、德索連接器(DOSIN)規范料號系統

• 標準料號：DS-BNC-KY-1.5S-V

• 料號釋義：DS（德索品牌）- BNC（接口系列）- KY（隔墻面板式母頭）- 1.5（改裝1.5級線纜）- S（短短壓尾）- V（車輛車輛/貨車線束應用款）

四、關于德索連接器 (DOSIN) 針對車輛接插件的品質控制

針對汽車、貨車電子以及嚴苛訂單中高密度布線的特殊需求，德索連接器在20,000平米的數字化生產基地內，針對BNC-KY-1.5短壓尾貨車系列設立了專門的控差車間。依靠20年射頻同軸接插件的研發根基，德索攻克了短尾件在高速公路顛簸環境下抗拉力不足的難題，通過全銅主材配合特殊的防松彈墊設計，確保車輛在長期驚動中信號不掉線、不閃斷。

作為通過ISO9001國際質量認證的源頭大廠，德索實力不僅能提供穩定、高產量的廠家批發貨源，更能保證大批量車輛線束組件的電氣一致性。全系裝貨均通過RoHS和REACH環保檢測，拒絕回收銅，全面協助汽車電子商及車用線束加工廠順利通過各主機廠品配審查資質。
