一、產品概述

本產品為BNC-JW-3壓接式彎公頭（直角90°陽頭），專為SYV50-3、RG58、LMR200及同等規格外徑（約5.0mm左右）的50$\Omega$ RF同軸電纜設計。連接器采用直角彎頭結構，適用于空間預設、需90°轉向走線的設備內部或面板連接。尾部采用精準公差的壓接工藝，內部焊點可靠，在保證結構緊湊的同時，兼顧了優異的抗拉力與高頻信號傳輸穩定性。

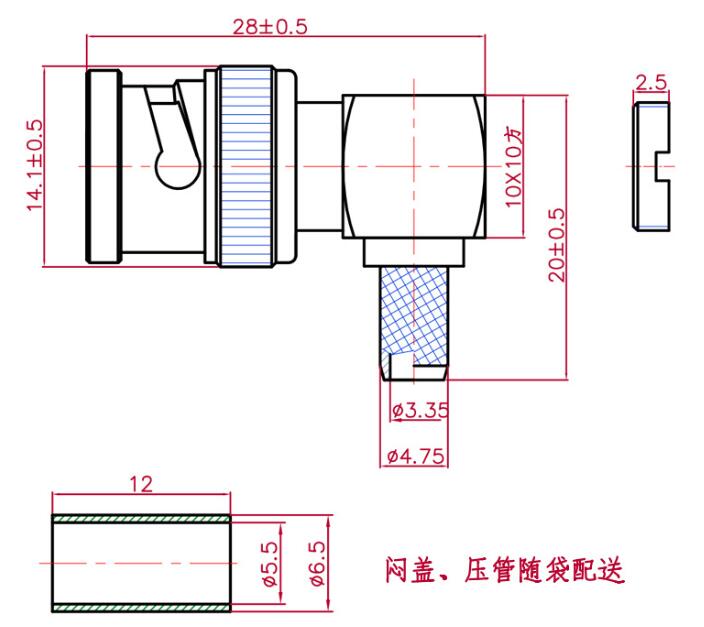

二、核心技術參數表

1.電氣性能（Electric Characteristics）

參數項目	技術指標/測試條件
特性 阻抗（Impedance）	50$\Omega$
頻率范圍（Frequency Range）	0 ~ 4 GHz (配合LMR200/RG58最佳工作依賴性)
最高工作電壓（WorkingVoltage）	500 伏（有效值）
耐壓值（介電耐受電壓）	1500 V（rms，海平面）
接觸電阻（接觸電阻）	內延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ
絕緣電阻（絕緣電阻）	$\ge$5000兆歐米茄
電壓駐波比 (VSWR)	彎型（直角）$\le$1.35 @ 3 GHz (彎頭結構丟棄略大于直頭)

2.機械性能（MechanicalCharacteristics）

參數項目	技術指標/測試條件
連接方式（Coupling）	卡口式鎖緊（Bayonet Lock）
裝備電纜（適用電纜）	SYV50-3, RG58, LMR200 及同等規格5mm外徑線纜
端接方式 (Termination)	內伸：焊接 (Solder) / 外伸：壓接式 (Crimp)
機械壽命（耐久性）	$\ge$500次插拔循環
主要材質	主體： 稀疏鍍鎳 / 插針： 稀疏鍍金 / 絕緣體： 聚四氟乙烯 (PTFE)

3.環境性能（環境特性）

參數項目	技術指標/測試條件
工作溫度范圍(Temperature)	-65℃ ~ +165℃
防振動性（振動）	10 Hz ~ 2000 Hz, 深度 147$m/s^2$
鹽霧試驗（鹽霧試驗）	48小時中性鹽霧測試
環保標準（合規性）	符合RoHS / REACH標準

三、德索連接器(DOSIN)規范料號系統

為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：

• 標準料號：DS-BNC-JW-3（或DS-BNC-JW-200）

• 料號釋義：DS（德索接口品牌代碼）- BNC（接口系列）- JW（彎陽頭/彎公頭）- 3（改裝3級/5mm外徑線纜，內針針孔完美兼容LMR200粗芯）

四、關于德索連接器(DOSIN)

我們是專業的射頻連接器生產制造工廠，針對BNC-JW-3等全系列射頻連接器與線纜組件，具備以下生產及品控實力：

• 工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。

• 行業經驗：深耕RF連接器領域20年，生產工藝成熟，公差控制嚴格，確保產品壓接少數、最高傳輸穩定。

• 質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。

• 環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
