德索連接器 · 王工
在監控工程和測試系統中，有一個問題很多人都遇到過：
接口沒壞，線卻斷了。
而且往往斷的位置非常“統一”——
就在BNC接頭的根部。
前段時間在一個監控項目中，客戶反饋一批線纜使用一段時間后陸續失效。檢查后發現：不是接頭問題，也不是設備問題，而是線纜在接頭尾部反復彎折，最終發生疲勞斷裂。
在德索連接器與客戶的實際溝通中，這類問題幾乎可以歸為“高頻故障”。今天就從工程角度聊一聊：
為什么BNC線束根部容易斷？又該如何通過應力消除來做加固設計？
一、問題本質：應力集中
線纜在使用過程中，并不是一直處于“靜止?fàn)顟B(tài)”，而是不斷經歷：
- 插拔
- 擺動
- 彎折
- 拉扯
而這些力，最終都會集中在一個位置：
連接器與線纜的過渡區域
這個位置如果沒有緩沖結構，就會出現：
應力集中 → 金屬疲勞 → 導體斷裂
二、為什么根部最容易出問題
從結構上看，BNC接頭尾部有一個明顯特點：
- 前端是剛性結構（連接器）
- 后端是柔性結構（線纜）
這就形成了一個典型的“剛?cè)徇^渡區”。
當線纜彎折時：
所有形變量都會集中在這個點
時間一長，就容易出現：
- 內導體斷裂
- 屏蔽層斷裂
- 外護套開裂
三、常見失效表現
在現場可以看到一些典型現象：
| 現象 | 本質原因 |
|---|---|
| 接頭正常但無信號 | 內導體斷裂 |
| 輕微彎折恢復 | 接觸間歇性導通 |
| 外皮開裂 | 長期機械疲勞 |
| 使用時間越長越明顯 | 應力累積 |
四、應力消除的核心思路
解決這個問題的關鍵，不是“加固”，而是：
讓應力分散，而不是集中
也就是：
- 延長過渡區域
- 降低彎曲集中度
- 提供緩沖結構
五、常見加固與應力釋放方案
在實際加工中，可以通過以下方式改善：
1 增加尾套（應力緩沖套）
在連接器尾部增加柔性尾套：
- 延長彎曲半徑
- 分散應力
- 降低折斷風險
這是最常見也是最有效的方法之一
2 使用熱縮管多層加固
通過多層熱縮管形成漸變結構：
- 內層固定
- 外層緩沖
形成“軟過渡”。
3 優化壓接長度
增加壓接區域長度，讓受力更加均勻。
4 控制線纜出線角度
避免線纜在接頭處出現銳角彎折。
六、不同方案效果對比
從實際應用經驗來看，不同處理方式效果差異明顯：
| 處理方式 | 抗疲勞能力 |
|---|---|
| 無處理 | 易斷裂 |
| 單層熱縮 | 有改善 |
| 多層緩沖結構 | 明顯提升 |
| 專用尾套設計 | 最優 |
七、一個容易被忽略的點
很多人會把問題歸結為“線材質量不好”，但實際上：
結構設計比材料更關鍵
即使是高質量線纜，如果沒有做好應力釋放，同樣會出現斷裂問題。
?? 寫在最后
BNC線束根部斷裂，本質上是一個典型的應力集中問題，而不是單純的材料問題。只要在結構設計中引入合理的緩沖與過渡，就可以大幅提升使用壽命。
在實際工程中也能明顯感受到，很多線束問題并不是“做得不夠結實”，而是“沒有給它釋放應力的空間”。像德索連接器在相關線束加工中，也會更加關注尾部結構設計和應力分散，讓產品在頻繁插拔環境下依然保持穩定。
很多時候，連接的可靠性，并不是靠“硬”，而是靠“柔”。
The post BNC線束加工中的應力消除：防止頻繁插拔導致線纜根部斷裂的加固方案 appeared first on BNC接頭網.
]]>The post 識別劣質BNC接頭：為什么彈片彈性疲勞是監控信號閃爍的“元兇”？ appeared first on BNC接頭網.
]]> 德索連接器 · 王工
在監控系統里，有一種問題特別“玄學”：
畫面時好時壞，一碰就正常。
很多人會先懷疑攝像頭、電源、編碼器，甚至開始重拉線。但在實際排查中，我見過太多類似案例，最后都指向同一個地方：
BNC接頭內部的彈片，已經“沒勁了”。
在德索連接器與項目現場的溝通中，這類問題幾乎是“高頻故障”。而它之所以難查，是因?yàn)椤?/p>
它不是壞了，而是“慢慢失效”。
一、BNC接觸穩定的核心，其實是“彈力”
很多人以為BNC靠的是卡口結構，但真正負責信號傳輸?shù)模莾?nèi)部這套接觸系統：
- 中心針
中心彈片（信號通道） - 外導體 外殼彈性接觸（屏蔽通道）
關鍵點在于：
持續穩定的接觸壓力
只有彈片提供足夠彈力，才能保證：
- 接觸電阻穩定
- 阻抗連續
- 信號不抖動
二、什么是“彈性疲勞”
彈片一般由彈性金屬制成，比如：
- 鈹銅
- 磷青銅
在長期使用中（尤其頻繁插拔），會出現：
彈性衰減（Elastic Fatigue）
表現為：
- 回彈力下降
- 接觸壓力減小
- 接觸點變“松”
三、為什么會導致“信號閃爍”
當彈片彈力不足時，會發生一個關鍵變化：
接觸從“穩定接觸”變成“臨界接觸”
也就是說：
- 有時接觸
- 有時不接觸
- 受振動或微小位移影響
最終表現為：
畫面閃爍 / 信號跳變 / 偶發黑屏
四、現場常見現象對照
如果你遇到以下情況，可以重點懷疑彈片問題：
| 現象 | 本質原因 |
|---|---|
| 輕輕晃動接口畫面恢復 | 接觸壓力不足 |
| 插拔后短暫正常 | 彈片暫時復位 |
| 用久后問題加重 | 彈性持續衰減 |
| 多個接口同時異常 | 批次質量問題 |
五、為什么劣質BNC更容易出問題
低質量BNC接頭，問題通常集中在這幾方面：
1 材料不過關
彈片材料彈性差，恢復能力弱。
2 熱處理工藝不穩定
導致彈性不一致，壽命短。
3 結構設計不合理
彈片受力集中，容易疲勞。
4 加工精度不足
初始接觸狀態就不穩定。
這些問題疊加后，就會讓“壽命大幅縮水”。
六、工程中如何快速判斷
在現場，可以用幾個簡單方法判斷：
- 插拔手感是否松散
- 接頭是否容易晃動
- 是否對振動敏感
- 是否存在“碰一下就好”的現象
如果這些同時存在，大概率就是彈片問題。
七、解決方案：別修，直接換
這一點很現實：
彈性疲勞是不可逆的
所以：
- 調整 → 只是暫時
- 擠壓 → 可能更糟
最有效的方法：更換合格連接器
八、一個容易被忽略的認知
很多人會把問題歸結為：
“設備不穩定”
但實際上：
連接結構的不穩定，才是源頭
?? 寫在最后
BNC接頭看起來只是一個簡單接口，但它內部的彈片結構卻決定了接觸是否長期穩定。一旦彈性疲勞，接觸狀態就會從“穩定”變成“隨機”，從而引發各種看似無規律的信號問題。
在實際工程中可以明顯感受到，很多監控系統的閃爍問題，并不是設備本身，而是連接器在長期使用中的結構變化。像德索連接器在相關產品設計與選材中，也會更加關注彈片材料與彈性穩定性，讓連接器在長期使用中依然保持可靠接觸。
很多時候，系統的不穩定，并不是復雜問題，而是這些最基礎的結構在慢慢“失效”。
關于德索
德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制
擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。
工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。
The post 識別劣質BNC接頭：為什么彈片彈性疲勞是監控信號閃爍的“元兇”？ appeared first on BNC接頭網.
]]>The post BNC 同軸線纜的主要用途深度挖掘：為什么在 2026 年它依然是廣電行業的“唯一真神”？ appeared first on BNC接頭網.
]]> 德索連接器 · 王工
如果你問一個剛?cè)胄械墓こ處煟?br data-start="80" data-end="83" /> “現在都光纖、IP化了，BNC是不是該淘汰了？”
他大概率會點頭。
但如果你走進真正的廣電機房、演播室、轉播車，你會發現一個“反直覺”的事實：
BNC，依然是主力。
甚至可以說，在某些核心鏈路中，它依然是“不可替代”的存在。
在德索連接器與廣電客戶的實際項目中，這一點體現得非常明顯。今天就從工程邏輯出發，聊一聊：
為什么到了2026年，BNC依然活躍在廣電系統的一線？
一、BNC的核心價值：穩定，而不是“先進”
很多人評價技術，會用“新不新”。
但在廣電行業，更重要的是：
穩不穩。
BNC的優勢，其實很“樸素”：
- 結構成熟
- 阻抗可控（50Ω / 75Ω）
- 插拔可靠
- 維護簡單
這些特點，讓它在關鍵鏈路中依然有不可替代的地位。
二、廣電系統到底需要什么
在廣電系統中，信號鏈路通常具備幾個特點：
- 長時間連續運行
- 對中斷極度敏感
- 對延遲要求嚴格
- 對一致性要求極高
換句話說：
寧可“老”，也不能“飄”
而BNC正好滿足這一點。
三、BNC在廣電中的典型應用
即使在今天，BNC依然廣泛存在于：
1 SDI視頻傳輸
如：
- HD-SDI
- 3G-SDI
- 12G-SDI
這些標準大量依賴75Ω BNC接口
2 設備內部與機房跳線
- 短距離高可靠連接
- 快速插拔與維護
3 測試與調試鏈路
- 示波器
- 信號發生器
- 測試平臺
幾乎默認就是BNC接口
四、為什么它還沒被完全替代
很多人會問：
“光纖不是更好嗎？”
確實，在長距離和帶寬上，光纖更強。但問題在于：
| 對比維度 | BNC | 光纖/IP |
|---|---|---|
| 延遲 | 極低 | 依賴系統 |
| 穩定性 | 高 | 依賴設備 |
| 成本 | 低 | 較高 |
| 維護難度 | 簡單 | 較復雜 |
在很多場景中，BNC是“最合適”，而不是“最先進”。
五、一個被低估的優勢：可預期性
在工程系統中，有一個很重要但不常被提起的指標：
可預期性
BNC鏈路的特點是：
- 性能穩定
- 故障模式清晰
- 易于排查
這在直播、轉播等高壓場景中非常關鍵。
六、為什么廣電行業“保守”
很多人覺得廣電行業“更新慢”，但從工程角度看，這其實是理性選擇：
任何升級，都要以“零事故”為前提
而BNC經過幾十年的驗證，已經：
- 可控
- 可測
- 可復制
七、一個現實：它不會消失，但會“分工明確”
未來趨勢其實很清晰：
- 長距離、大帶寬 → 光纖/IP
- 短距離、關鍵鏈路 → BNC
不是替代，而是分工
?? 寫在最后
BNC之所以在2026年依然活躍，并不是因?yàn)樗跋冗M(jìn)”，而是因?yàn)樗陉P(guān)鍵場景下足夠穩定、可控且可靠。在廣電系統這種對穩定性要求極高的環境中，這種“看似普通”的優勢，反而成為決定性因素。
在實際項目中可以明顯感受到，很多關鍵鏈路依然選擇BNC，并不是沒有更好的技術，而是沒有更“穩”的選擇。像德索連接器在相關產品開發中，也會更加關注阻抗一致性、結構可靠性以及批量穩定性，讓連接器在這些關鍵應用中保持長期穩定表現。
很多時候，行業不會選擇“最炫的技術”，而是選擇“最不會出錯的那一個”。
關于德索
德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制
擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。
工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。
The post BNC 同軸線纜的主要用途深度挖掘：為什么在 2026 年它依然是廣電行業的“唯一真神”？ appeared first on BNC接頭網.
]]>The post BNC接頭內芯最簡單修復方法： 解決針芯松動或縮進的應急技巧 appeared first on BNC接頭網.
]]> 德索連接器 · 王工
在視頻監控、測試設備或者射頻系統中，BNC接頭用久了出現接觸不良，其實是個非常常見的問題。很多時候表現為：
- 畫面偶爾閃一下
- 信號時有時無
- 輕輕一動接口就恢復
前段時間在客戶現場排查時，就遇到一批設備出現類似情況。換設備、換線纜都沒解決，最后拆開接頭才發現：BNC內芯已經有輕微松動和縮進。
這種問題在長期使用或頻繁插拔的場景下很容易出現。在德索連接器與客戶的實際溝通中，這類問題基本屬于“高頻故障項”。今天就從實戰角度聊一聊：
BNC接頭內芯松動或縮進，如何用最簡單的方法做應急修復。
一、為什么內芯問題會導致信號異常
BNC連接器雖然是卡口結構，但內部同樣是一個完整的同軸傳輸體系。
內芯（中心針）的作用是：
- 傳輸信號
- 提供接觸導通
- 保持結構同軸
一旦出現：
- 松動
- 縮進
- 偏移
就會導致：
接觸不穩定
信號斷續
干擾增加
二、內芯松動/縮進的常見原因
在實際使用中，問題通常來自以下幾個方面：
1 長期插拔磨損
卡口結構雖然方便，但頻繁操作會導致內部結構疲勞。
2 壓接或裝配不良
部分接頭在生產或裝配過程中，內芯固定不牢。
3 外力拉扯線纜
線纜受力會傳遞到接頭內部，導致內芯位移。
4 使用低質量連接器
材料和結構強度不足，更容易出現松動問題。
三、如何快速判斷是不是內芯問題
現場可以用幾個簡單方法快速判斷：
| 判斷方法 | 典型現象 |
|---|---|
| 輕輕晃動接頭 | 信號變化明顯 |
| 目測內芯位置 | 有縮進或偏移 |
| 更換連接器測試 | 問題消失 |
| 插拔時感覺松動 | 接觸不緊 |
如果符合這些情況，基本可以確認是內芯問題。
四、最簡單的應急修復方法
以下方法適用于現場臨時處理，不建議長期使用
1 輕微頂出內芯
使用細針或鑷子，從接口方向輕輕將內芯向外調整。
關鍵點：
- 動作要輕
- 一次微調即可
- 避免彎曲
2壓緊固定結構
如果內芯是松動狀態，可以輕微壓緊周圍固定結構（例如壓接區域）。
3 調整對接端彈片
有時候問題來自母頭，可以適當調整彈片增加接觸壓力。
4 使用轉接頭過渡
在無法拆解的情況下，加一個轉接頭有時可以恢復接觸穩定性。
五、這些操作一定要避免
在現場修復時，有幾個“高風險操作”需要避免：
- 不要用力拉內芯
- 不要反復來回調整
- 不要使用硬物強頂
- 不要長期依賴修復接頭
否則可能導致徹底損壞。
六、為什么只能作為臨時方案
從結構角度來看，一旦內芯已經發生松動或位移，說明連接器內部結構已經受損。
即使暫時恢復，也可能存在：
- 接觸不穩定
- 阻抗不連續
- 高頻性能下降
因此更可靠的方式仍然是：
更換新的連接器或線纜
?? 寫在最后
BNC接頭內芯松動或縮進，是一個非常典型但容易被忽略的問題。它不會完全失效，卻會帶來各種“偶發性故障”，給排查帶來很大干擾。
在實際工程中，這類問題往往出現在長期使用或頻繁操作的場景中。很多時候，并不是系統本身出現問題，而是連接結構中的細節發生了變化。像德索連接器在相關產品設計中，也會在結構穩定性和裝配一致性上做一些優化，以減少類似問題的發生。
但從經驗來看，一旦連接器內部結構已經發生變化，應急修復只能作為臨時手段。真正穩定的解決方式，仍然是使用狀態良好的連接器。
很多射頻問題，說復雜也復雜，但往往就是這些小細節在“作怪”。
The post BNC接頭內芯最簡單修復方法： 解決針芯松動或縮進的應急技巧 appeared first on BNC接頭網.
]]>The post BNC接口反射損耗成因：解析內導體與介質支架的不連續性 appeared first on BNC接頭網.
]]>前段時間在一次客戶設備調試中，我們測試一段BNC連接鏈路時就遇到了類似情況。更換線纜、電纜長度甚至測試儀器之后，結果依然沒有明顯改善。后來拆開接口結構進行檢查才發現，問題來自連接器內部 內導體與介質支架之間的結構過渡不連續。在德索連接器日常做結構優化時，這其實是一個非常典型、也非常關鍵的射頻設計細節。
今天就從工程角度聊一聊：為什么BNC接口內部結構的不連續，會直接導致反射損耗增加。
一、什么是反射損耗
在射頻系統中，反射損耗（Return Loss） 是衡量阻抗匹配程度的重要指標。
簡單來說，它表示的是：
信號在接口處被反射回去的能量比例。
如果連接器結構保持良好的阻抗連續性，大部分信號會順利通過；而一旦結構發生突變，就會產生反射。
通常情況下：
- 反射損耗越大（數值越高），說明匹配越好
- 反射損耗越小，說明信號反射越嚴重
二、BNC連接器內部的傳輸結構
很多人把BNC連接器看作一個簡單的機械接口，但從射頻角度來看，它實際上是一個 短距離同軸傳輸結構。
內部主要包含三個關鍵部分：
- 內導體（中心針）
- 介質支架（絕緣體）
- 外導體（連接器殼體）
這三個結構共同決定了連接器內部的 特性阻抗。
如果結構比例發生變化，就會造成阻抗不連續。
三、內導體結構變化帶來的影響
在一些低質量連接器中，中心針的直徑和位置控制并不穩定。
例如：
- 中心針過粗
- 中心針偏離軸線
- 中心針過渡結構突變
這些情況都會改變電場分布，從而導致阻抗突變。
一旦信號遇到這樣的結構變化，就會產生局部反射。
?? 四、介質支架不連續帶來的問題
介質支架通常采用 PTFE等低損耗材料，用于固定中心導體并保持結構同軸。
但在一些設計或加工精度不夠的連接器中，可能會出現以下問題：
- 介質長度不一致
- 介質與外導體接觸不均勻
- 介質結構出現臺階變化
這些結構不連續會導致電場分布突然變化，從而引起阻抗波動。
在高頻信號環境中，這種影響會更加明顯。
五、結構不連續對反射損耗的影響
在實驗室測試中，可以明顯觀察到結構變化帶來的影響。
| 結構狀態 | 反射損耗表現 |
|---|---|
| 結構連續 | 反射損耗較低 |
| 內導體偏移 | 反射增加 |
| 介質過渡突變 | 高頻反射明顯 |
| 同軸度不足 | 阻抗波動 |
這也是為什么一些看起來結構差不多的BNC連接器，在實際測試中性能差異很大的原因。
六、工程設計中如何避免這些問題
在射頻連接器設計和選型時，通常需要重點關注幾個方面：
- 結構同軸度控制
- 中心導體尺寸精度
- 介質支架過渡設計
- 加工公差控制
這些看似微小的結構細節，往往決定了連接器在高頻環境中的表現。
?? 寫在最后
從射頻工程角度來看，連接器不僅僅是一個簡單的接口，它本質上也是一段短距離的傳輸線。只要內部結構出現不連續，就有可能引入阻抗突變，從而帶來信號反射。
像BNC這樣的經典同軸連接器，其實在結構設計上已經非常成熟。但在實際制造過程中，尺寸控制、同軸度以及介質結構的細節依然非常關鍵。像德索連接器在開發BNC系列產品時，也會對這些關鍵結構進行嚴格控制，以保證連接器在不同應用場景下都能保持穩定的射頻性能。
很多時候，射頻系統的穩定性，并不是由復雜電路決定的，而是由這些隱藏在結構內部的細節共同構成的。
The post BNC接口反射損耗成因：解析內導體與介質支架的不連續性 appeared first on BNC接頭網.
]]>The post BNC連接器線束加工工藝：如何防止信號屏蔽層接觸不良？ appeared first on BNC接頭網.
]]>在德索連接器與客戶的技術溝通中，這類問題其實并不少見。很多時候連接器本身沒有問題，但如果在線束加工環節處理不好，屏蔽層沒有可靠接觸，就會直接影響整個射頻鏈路的穩定性。今天就結合實際工程經驗，系統聊一聊：BNC連接器線束加工中如何避免屏蔽層接觸不良的問題。
一、為什么屏蔽層接觸質量如此重要
在同軸電纜結構中，屏蔽層不僅僅是機械結構的一部分，它承擔著非常重要的作用：
- 抑制電磁干擾
- 保持信號完整性
- 維持阻抗穩定
- 防止信號泄露
如果屏蔽層與連接器外導體之間接觸不良，就可能導致以下問題：
- 信號衰減增加
- 駐波比上升
- 外界電磁干擾進入系統
- 高頻信號穩定性下降
這些問題在低頻系統中可能不明顯，但在射頻或高速信號環境中會被明顯放大。
二、BNC線束加工的關鍵工藝步驟
一個可靠的BNC線束加工流程通常包括以下幾個步驟：
- 電纜剝線
- 屏蔽層整理
- 壓接或焊接中心導體
- 屏蔽層固定
- 外殼壓接
- 連接器裝配
在這些步驟中，屏蔽層整理與固定是最容易被忽略的環節。
三、屏蔽層接觸不良的常見原因
在實際生產中，導致屏蔽層接觸不良的原因通常集中在以下幾個方面：
| 常見問題 | 產生原因 |
|---|---|
| 屏蔽層未完全展開 | 剝線后沒有均勻整理 |
| 壓接力度不足 | 壓接模具或設備不匹配 |
| 電纜尺寸不匹配 | 線纜外徑與連接器規格不一致 |
| 屏蔽絲斷裂 | 剝線操作過于粗暴 |
這些看似細小的問題，在高頻環境下都會直接影響射頻性能。
四、避免屏蔽層接觸不良的實用方法
結合實際加工經驗，可以通過以下幾個方式有效提升連接質量。
1 選擇匹配的電纜規格
不同BNC連接器通常對應不同電纜型號，例如：
- RG58
- RG59
- RG174
如果電纜外徑不匹配，壓接后屏蔽層可能無法形成完整接觸。

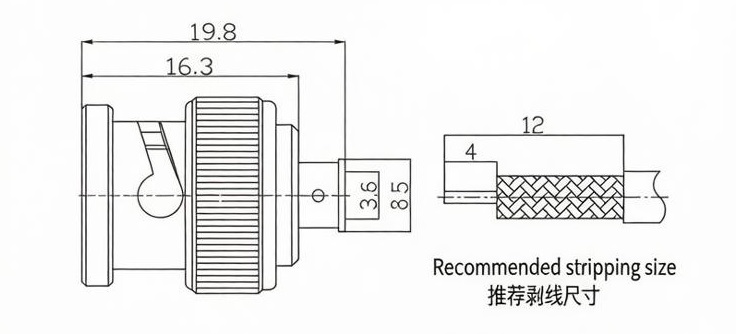

2 使用標準剝線工具
手工剝線雖然方便，但很容易損傷屏蔽層結構。
使用專用剝線工具可以保證：
- 剝線長度一致
- 屏蔽層完整
- 不損傷介質層
3 保證壓接模具匹配
壓接連接器時，模具規格必須與連接器結構匹配。
壓接過松會導致接觸不良，壓接過緊則可能損壞屏蔽結構。
4 加強加工質量檢測
在生產過程中，建議增加以下檢測步驟：
- 拉力測試
- 導通測試
- 駐波比測試
這些檢測可以提前發現潛在問題，避免設備安裝后再返工。
五、BNC線束加工在實際應用中的挑戰
在一些復雜應用環境中，例如：
- 工業自動化設備
- 廣播電視系統
- 視頻監控網絡
線束不僅需要保證信號質量，還要面對震動、溫度變化以及長期使用等因素。
因此，線束加工不僅是簡單的裝配工作，更是整個射頻系統可靠性的重要環節。
?? 寫在最后
在射頻工程領域，很多問題看似來自設備或電路，但真正的原因往往隱藏在一些不起眼的細節中，比如連接器線束的加工質量。
BNC連接器作為一種經典的射頻接口，在很多系統中依然被廣泛使用。而要讓它穩定工作，除了連接器本身的結構設計外，線束加工工藝同樣重要。
像德索連接器在實際項目中，也會根據不同電纜規格與應用環境對連接結構進行適配和驗證，以保證連接器在實際應用中的穩定性。很多時候，一個可靠的射頻系統，正是這些細節逐步打磨出來的結果。
The post BNC連接器線束加工工藝：如何防止信號屏蔽層接觸不良？ appeared first on BNC接頭網.
]]>The post 深度揭秘！射頻連接器接線技術要點 appeared first on BNC接頭網.
]]>?
在當今先進的電子設備體系里，射頻連接器堪稱保障射頻信號穩定傳輸?shù)暮诵臉屑~。其接線技術的優劣，直接左右著信號傳輸?shù)馁|(zhì)量與設備的整體效能。作為行業內深耕二十載、經驗極為豐富的德索精密工業，在此領域擁有深厚積淀，下面將結合德索的專業視角，為您深度剖析射頻連接器接線的關鍵技術要點。
一、連接器與線纜選型
連接器的選型需從多維度綜合權衡。工作頻率是首當其沖的考量要素，例如在高頻通信、雷達探測等高頻作業場景中，德索精密工業生產的 SMA 連接器憑借其卓越的高頻性能，能夠顯著降低信號傳輸過程中的損耗，有力保障信號在高頻環境下的穩定輸出。承載功率同樣不容忽視，它直接關系到設備在不同負載條件下能否穩定運行，德索的各類連接器產品在研發時就充分考慮到不同場景下的功率承載需求，確保產品可靠性。此外，設備所處的環境因素，諸如溫度的劇烈波動、濕度的大幅變化以及復雜的電磁干擾環境等，對連接器的耐用性與信號完整性影響深遠。在需要頻繁插拔、耐磨損要求較高以及嚴苛的戶外環境下，德索的 N 型連接器憑借其堅固耐用的結構設計和出色的密封性能，展現出更強的環境適應性。
線纜的選擇，關鍵在于線芯材質與屏蔽層數。純銅線芯具有極佳的導電性，能夠有效降低信號傳輸過程中的能量損耗，提升傳輸效率；而多層屏蔽設計的線纜，則能夠極大程度地抵御外界復雜的電磁干擾，增強信號傳輸?shù)姆€(wěn)定性與可靠性。德索精密工業提供多種適配不同連接器的線纜產品，從線芯選材到屏蔽工藝，都嚴格把關，確保與連接器搭配使用時達到最佳性能。
二、接線前準備
一套完備且適配的工具是確保接線工作順利開展的基礎。力矩扳手在接線作業中扮演著舉足輕重的角色，不同規格的連接器有著嚴格規定的力矩值，以 N 型連接器為例，通常需使用 12 磅的力矩扳手。德索在產品說明書中會明確標注各類連接器對應的標準力矩值，嚴格按照規定力矩?cái)Q緊螺母，既能確保連接部位緊密貼合，又可有效避免因用力過猛導致連接器損壞。剝線鉗用于精確剝除線纜外皮，操作時務必確保切口平整、剝線深度恰到好處，避免對線芯造成任何損傷。無水酒精等清潔劑則用于徹底清潔連接器與線纜的接口部位，清除油污、灰塵等雜質，從而有效降低接觸電阻，保障信號傳輸?shù)臅惩o阻。德索的產品在出廠前都經過嚴格清潔處理，減少雜質對后續接線及使用的影響。
在正式開展接線作業前，必須對射頻連接器與線纜進行全面細致的檢查。仔細查看連接器外觀是否存在損壞、變形等異常情況，內部插針與插孔是否保持筆直。線纜外皮應無破損、無老化跡象，線芯的導通性能可借助萬用表進行精準檢測，同時確保屏蔽層不存在短路或斷路等問題。德索精密工業擁有獨立檢測實驗室，對每一批次的連接器和線纜都進行多輪嚴格檢測，確保產品質量符合高標準，為用戶后續接線操作提供可靠基礎。
三、接線操作流程
（一）線纜預處理
使用剝線鉗時，需嚴格按照連接器適配的長度要求進行操作。精準調整好鉗口寬度，均勻用力旋轉剝線鉗，平穩剝除線纜外皮，杜絕劃傷線芯的情況發生。對于帶有屏蔽層的線纜，剝除外皮后需將屏蔽層均勻散開、梳理整齊，防止屏蔽絲出現松散纏繞現象。隨后，分別對線芯和屏蔽層進行搪錫處理，此舉可顯著提高導電性、降低接觸電阻、增強連接的可靠性，并有效防止氧化腐蝕。德索的技術團隊在長期實踐中積累了豐富的線纜預處理經驗，其生產的連接器與線纜在結構設計上也充分考慮了預處理操作的便利性與高效性。
（二）連接器組裝
將預處理好的線纜精準無誤地插入連接器接口，確保線芯與插針孔緊密對接，屏蔽層均勻緊密地包裹住連接器外殼。對于螺紋連接的連接器，如 SMA、N 型等，需采用雙手協同操作，一手穩穩握住連接器主體，另一手緩慢旋轉螺母，使其與設備接口的螺紋精準對齊后，逐步擰緊。同時，要始終確保連接器與接口處于水平對接狀態，避免產生不必要的機械應力。德索的連接器產品在設計上注重接口的精準度與螺紋的順滑度，便于用戶進行組裝操作，降低因操作不當導致連接失誤的概率。
（三）連接固定
借助專業的力矩扳手，依據既定的力矩值進一步擰緊連接器螺母，確保連接部位穩固可靠。對于需要額外固定的連接器，如通過螺絲固定在設備面板上的，在擰緊螺絲時務必保證受力均勻，防止連接器因受力不均而出現松動現象。德索精密工業在產品設計時充分考慮連接固定環節，從螺母的防滑設計到螺絲孔位的精準布局，都旨在幫助用戶實現穩固的連接效果。
四、接線后檢查與測試
（一）外觀檢查
接線工作完成后，首先進行外觀檢查。仔細查看連接器與線纜的連接部位是否緊密貼合，有無縫隙或松動跡象。同時，檢查連接器外殼與設備接口的貼合情況，以及螺紋連接處是否存在滑絲、錯位等異常情況，一旦發現問題，應及時進行返工處理。德索的產品憑借其精良的制造工藝，在外觀質量上有較高標準，正常接線后外觀緊密貼合，減少因外觀瑕疵導致的連接隱患。
（二）電氣性能測試
運用網絡分析儀等專業的射頻測試儀器，對插入損耗、回波損耗等關鍵電氣參數進行精準檢測。插入損耗應嚴格控制在設備允許的范圍之內，回波損耗數值越大，則表明信號反射越小，連接性能越佳。若測試結果出現異常，需全面排查接線是否正確、連接器與線纜是否匹配等潛在問題。德索精密工業的產品在出廠前會經過多輪電氣性能測試，確保產品性能符合行業高標準，用戶在使用其產品并正確接線后，更易通過電氣性能測試。
（三）環境適應性測試
模擬工業設備實際運行過程中的復雜環境條件，開展環境適應性測試，涵蓋高溫、低溫、潮濕、振動等多種惡劣環境。密切觀察連接器在不同環境條件下的性能表現，確保其在復雜多變的工作環境中依然能夠穩定可靠地運行，充分滿足設備長期穩定工作的需求。德索的連接器產品在研發階段就針對各種惡劣環境進行大量模擬測試，通過優化材料和結構設計，使其產品具備出色的環境適應性，保障接線完成后的設備在不同環境下正常運轉。
The post 深度揭秘！射頻連接器接線技術要點 appeared first on BNC接頭網.
]]>三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳 appeared first on BNC接頭網.
]]>BNC母頭接頭直式鍍金穿孔面板安裝連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC母頭接頭直式鍍金穿孔面板安裝連接器 appeared first on BNC接頭網.
]]>
