]]>本產品為全銅BNC-50KY焊接型穿墻母座，專為安防監控視頻傳輸、弱電工程面板及墻壁插座設計。連接器主體采用高強度全銅材質組裝，尾部采用免焊接（螺絲壓線柱/免焊端子）設計。施工時采用引線烙鐵，只需使用一把螺絲刀即可快速完成現場連接，提升了工程安裝效率。其穿墻型（D或圓盤鎖）緊結構可固定在金屬工程面板或86時型影墻壁開關面板上，確保視頻信號傳輸穩定、無α。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$（兼容通用視頻系統） |
| 頻率范圍（Frequency Range） | 0 ~ 2 GHz (專為高清安防視頻、模擬/數字監控信號優化) |
| 工作電壓（WorkingVoltage） | 335 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1000 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內接觸件$\le$3.0 m$\Omega$ / 外接觸件$\le$2.0 米歐米伽 |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 信號丟失（插入損耗） | $\le$0.2 dB @ 1 GHz |
2. 機械性能與材質 (Mechanical & Material)
| 參數項目 | 技術指標/測試條件 |
| 接口類型（接口） | BNC 母頭 / 陰座 (BNC Jack / Female) — 標準卡口式 |
| 安裝與端接方式 | 面板鎖緊：帶螺栓穿墻固定(Bulkhead) / 線纜端接：免擰螺釘延長 |
| 裝備電纜（適用電纜） | 完美兼容常見75-3、75-5、SYV/SYWV系列及50歐姆監控同軸線纜芯線 |
| 機械壽命（耐久性） | $\ge$500次插拔/螺絲旋緊循環 |
| 主要材質 | 外殼及螺栓：全銅鍍鎳（抗拉、防腐蝕） /接觸母針：全銅厚層鍍金/絕緣體：聚四氟乙烯（PTFE） |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -40℃ ~ +85℃ |
| 耐候性能 | 抗老化性能強，適合弱電井、機房及墻體內部長期建筑工程使用 |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試 |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-BNC-50KY-SF -
料號釋義：DS（德索）- BNC（接口系列）- 50KY（50歐姆面板穿墻母座）- SF（免焊免擰螺絲型品牌工藝）
四、關于德索連接器(DOSIN)
我們是專業的RF連接器與安防工程接插件生產制造工廠，針對各類免焊快接式連接器，具備以下生產及品控實力：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕RF連接器領域20年，堅守“全銅材質”不偷工減料，免焊螺絲絲扣精準不滑絲，確保工程級品質。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
The post 德索全銅BNC-50KY免焊接母座連接器(監控視頻/面板穿墻插座) appeared first on BNC接頭網.
]]>The post 德索對講機BNC/SMA-KJ-BNC母(Q9) 轉SMA公大網紋鍍鎳工廠 appeared first on BNC接頭網.
]]>
一、產品概述
本產品為BNC母（Q9/K）轉SMA公（J）對講機專用高頻轉接頭。外殼采用經典的大網紋滾花工藝，大幅提升手?jǐn)Q鎖時的張力轉換力，同時可快速拆裝；外殼表面采用規格工業級鍍鎳層，具有極佳的耐磨性和抗氧化能力。該轉接頭常用于將帶BNC接口的測試儀表（如綜合測試儀、網絡分析儀）或車載天線，連接至帶SMA手持對講機底座接口，是無線電通信、無線對講系統及基站維護的常用必備配件。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 4 GHz (滿足民用、警用對講機及恒定UV雙段需求) |
| 工作電壓（WorkingVoltage） | 335 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1000 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內接觸件$\le$3.0 m$\Omega$ / 外接觸件$\le$2.0 米歐米伽 |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 直型$\le$1.20 @ 1 GHz /$\le$1.25 @ 3 GHz |
2. 機械性能與材質 (Mechanical & Material)
| 參數項目 | 技術指標/測試條件 |
| 接口 A 類型（接口 A） | BNC 母頭 / Q9 陰座 (BNC Jack / Female) — 標準雙銷卡口式 |
| 接口 B 類型（接口 B） | SMA 公頭 / 陽頭 (SMA Plug / Male) — 標準內螺內針 |
| 外觀特征結構 | 帶有**大網紋（滾花）**外殼，全金屬加厚結構 |
| 機械壽命（耐久性） | $\ge$500次插拔/旋合循環 |
| 主要材質 | 外殼主體： 鍍鎳（防刮、耐磨） / 插針（公針）與母針： 高導電銅鍍金 / 絕緣體： 聚四氟乙烯 (PTFE) |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -55℃ ~ +155℃ |
| 防振動性（振動） | 符合MIL-STD-202、Method 204測試標準 |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試（防潮、防鹽霧腐蝕） |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-A-BNCK-SMAJ-N -
料號釋義：DS（德索品牌）- A（Adapter 轉接頭系列）- BNCK（BNC母/Q9座）- SMAJ（SMA公針）- N（鎳鍍鎳整體鎳大網紋外殼）
四、關于德索連接器(DOSIN)
我們是專業的RF連接器與轉接頭生產制造工廠，針對各類無線對講及通信測試轉接頭件，具備以下生產及品控實力：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕射頻連接器領域20年，模具精度高，中心針同軸度好，確保對講機間隙拆裝天線時信號不中斷、低損耗。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
The post 德索對講機BNC/SMA-KJ-BNC母(Q9) 轉SMA公大網紋鍍鎳工廠 appeared first on BNC接頭網.
]]>The post 德索BNCK-SMAJK-BNC/SMA-KK-BNC母轉SMA母轉接頭大網紋圓盤 appeared first on BNC接頭網.
]]>
一、產品概述

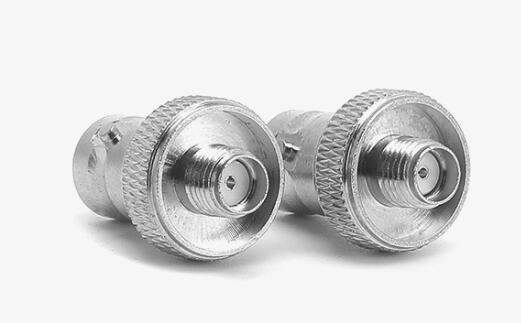

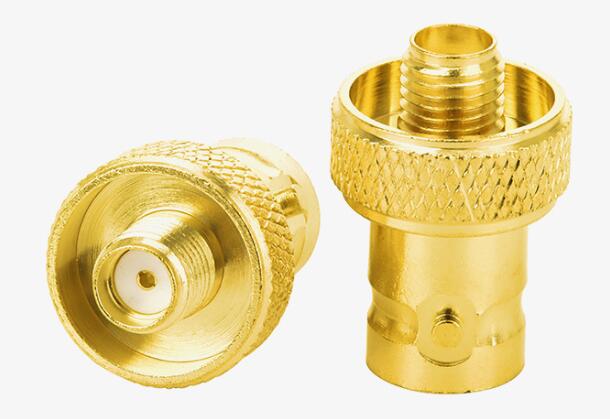

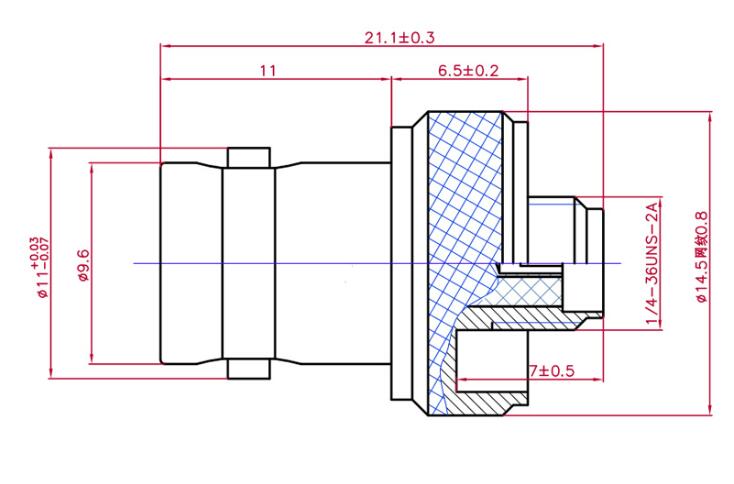

本產品為BNC母（K）轉SMA母（K）高頻RF轉接頭。外殼采用大網紋滾花工藝，提供極佳的手感與鎖緊摩擦力；中間帶圓盤結構，既增強了連接的機械穩定性，也可作為簡易面板安裝使用。該轉接頭實現了解調、測試設備上通用的BNC卡口接口與無線、通信模塊上通用的SMA螺紋接口之間的無損，廣泛應用于射頻測試機臺、無線通信及實驗室儀表。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 4 GHz (設定于BNC端最高工作頻率) |
| 工作電壓（WorkingVoltage） | 335 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1000 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內接觸件$\le$3.0 m$\Omega$ / 外接觸件$\le$2.0 米歐米伽 |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 直型$\le$1.25 @ 3 GHz |
2. 機械性能與材質 (Mechanical & Material)
| 參數項目 | 技術指標/測試條件 |
| 接口 A 類型（接口 A） | BNC 母頭 / 陰頭 (BNC Jack / Female) — 標準卡口式 |
| 接口 B 類型（接口 B） | SMA 母頭 / 陰頭 (SMA Jack / Female) — 外螺紋內孔 |
| 外觀特征結構 | 印有**大網紋（滾花）**外殼 + **圓盤（法蘭盤）**穩定結構 |
| 機械壽命（耐久性） | $\ge$500次插拔/旋合循環 |
| 主要材質 | 外殼主體： 頭部鍍鎳（或三元合金） / 接觸件（頭部母針）： 鈹銅或磷青銅鍍金 / 絕緣體： 聚四氟乙烯 (PTFE) |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -65℃ ~ +165℃ |
| 防振動性（振動） | 符合MIL-STD-202、Method 204測試標準 |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試 |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-A-BNCK-SMAK-R -
料號釋義：DS（德索品牌）- A（Adapter 轉接頭系列）- BNCK（BNC母）- SMAK（SMA母）- R（Round Disk 大網紋圓盤結構）
四、關于德索連接器(DOSIN)
我們是專業的RF連接器與轉接頭生產制造工廠，針對各類高頻精密轉接頭，具備以下生產及品控實力：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕RF連接器領域20年，對兩端異型接口的同軸度、互調及駐波比控制嚴格，確保轉換信號低丟失。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
The post 德索BNCK-SMAJK-BNC/SMA-KK-BNC母轉SMA母轉接頭大網紋圓盤 appeared first on BNC接頭網.
]]>The post 德索BNC-KY-1.5大六角開雙窗母頭連接器帶螺栓防水 (RG174/RG316) appeared first on BNC接頭網.
]]>
一、產品概述

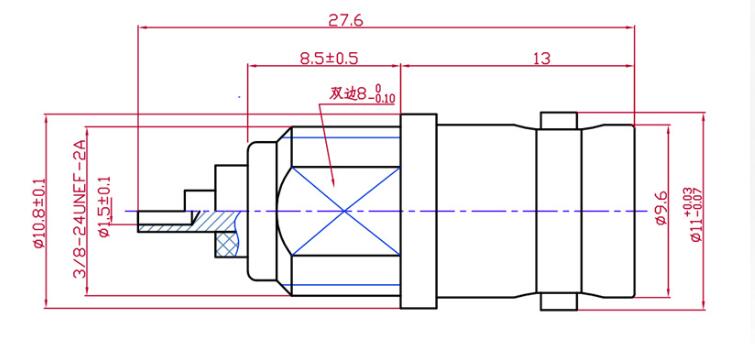

本產品為BNC-KY-1.5防水型穿墻母頭連接器（帶大六角螺栓與防水密封墊），尾部采用開雙窗（雙觀察孔）壓接設計。專為RG174、RG316、LMR100等外徑約2.5mm – 3.0mm的細同軸電纜開發。大六角結構設計可安裝支撐，配合高彈性防水圈，可有效阻止水分滲入設備內部。尾部開雙窗設計使工人能360°無死角檢查內部焊接/壓接質量，廣泛評估室外通信、安防貨車及液體測控設備的面板連接。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 3 GHz |
| 最高工作電壓（WorkingVoltage） | 335 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1000 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內延$\le$3.0 m$\Omega$ / 外延$\le$2.5 m$\Omega$ |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 直型$\le$1.35 @ 3 GHz |
2. 機械性能與材質 (Mechanical & Material)
| 參數項目 | 技術指標/測試條件 |
| 連接與安裝方式 | 外部：卡口式鎖緊 / 面板：帶大六角螺栓鎖緊 (Bulkhead Front Mount) |
| 尾部工藝 | 壓接式（外殼帶雙開窗觀察孔，則品檢） |
| 裝備電纜 (Cable) | RG174、RG316、LMR100 及同等規格線纜 |
| 機械壽命（耐久性） | $\ge$500次插拔循環 |
| 主要材質 | 主體及螺栓： 鍍鎳 / 母針： 磷青銅或鈹銅鍍金 / 絕緣體：PTFE / 防水圈：硅或橡膠丁尼龍 |
3.環境性能與防水（Environmental & Waterproof）
| 參數項目 | 技術指標/測試條件 |
| 防水等級（Ingress Protection） | 滿足IP67標準（面板安裝狀態下） |
| 工作溫度范圍(Temperature) | -40 °C ~ +125 °C（設定于防水橡膠緩沖耐溫） |
| 防振動/抗沖擊 | 符合 MIL-STD-202 標準 |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試 |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-BNC-KY-1.5W-IP67 -
料號釋義：DS（德索品牌）- BNC（接口系列）- KY（隔墻/面板式母頭）- 1.5（改裝1.5級線纜）- W（雙開窗）- IP67（帶螺栓防水結構）
四、關于德索連接器(DOSIN)
我們是專業的射頻連接器生產制造工廠，針對高要求防水類射頻連接器與線纜組件，具備以下生產及品控實力：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕RF連接器領域20年，針對IP67級防水工藝、大型六角五金件加工有成熟的控差經驗，確保氣密性達標。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
The post 德索BNC-KY-1.5大六角開雙窗母頭連接器帶螺栓防水 (RG174/RG316) appeared first on BNC接頭網.
]]>The post BNC-JW-3彎公頭射頻同軸連接器 (直角壓接式 SYV50-3/RG58/LMR200) appeared first on BNC接頭網.

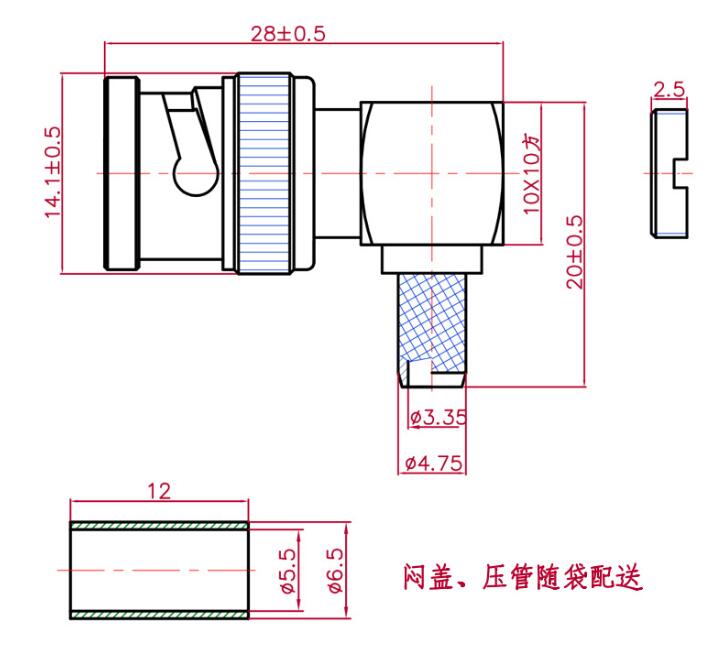

]]>本產品為BNC-JW-3壓接式彎公頭（直角90°陽頭），專為SYV50-3、RG58、LMR200及同等規格外徑（約5.0mm左右）的50$\Omega$ RF同軸電纜設計。連接器采用直角彎頭結構，適用于空間預設、需90°轉向走線的設備內部或面板連接。尾部采用精準公差的壓接工藝，內部焊點可靠，在保證結構緊湊的同時，兼顧了優異的抗拉力與高頻信號傳輸穩定性。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 4 GHz (配合LMR200/RG58最佳工作依賴性) |
| 最高工作電壓（WorkingVoltage） | 500 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1500 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 彎型（直角）$\le$1.35 @ 3 GHz (彎頭結構丟棄略大于直頭) |
2.機械性能（MechanicalCharacteristics）
| 參數項目 | 技術指標/測試條件 |
| 連接方式（Coupling） | 卡口式鎖緊（Bayonet Lock） |
| 裝備電纜（適用電纜） | SYV50-3, RG58, LMR200 及同等規格5mm外徑線纜 |
| 端接方式 (Termination) | 內伸：焊接 (Solder) / 外伸：壓接式 (Crimp) |
| 機械壽命（耐久性） | $\ge$500次插拔循環 |
| 主要材質 | 主體： 稀疏鍍鎳 / 插針： 稀疏鍍金 / 絕緣體： 聚四氟乙烯 (PTFE) |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -65℃ ~ +165℃ |
| 防振動性（振動） | 10 Hz ~ 2000 Hz, 深度 147$m/s^2$ |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試 |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-BNC-JW-3（或DS-BNC-JW-200） -
料號釋義：DS（德索接口品牌代碼）- BNC（接口系列）- JW（彎陽頭/彎公頭）- 3（改裝3級/5mm外徑線纜，內針針孔完美兼容LMR200粗芯）
四、關于德索連接器(DOSIN)
我們是專業的射頻連接器生產制造工廠，針對BNC-JW-3等全系列射頻連接器與線纜組件，具備以下生產及品控實力：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕RF連接器領域20年，生產工藝成熟，公差控制嚴格，確保產品壓接少數、最高傳輸穩定。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
The post BNC-JW-3彎公頭射頻同軸連接器 (直角壓接式 SYV50-3/RG58/LMR200) appeared first on BNC接頭網.
]]>The post BNC-K-3 RF同軸連接器 (母頭壓接式 / 車載 SYV50-3/RG58) appeared first on BNC接頭網.
]]>本產品為BNC-K-3壓接式母頭（陰頭），專為SYV50-3、RG58、3D-FB等外徑約5.0mm的50$\Omega$標準射頻同軸電纜設計。連接器內部采用高彈性、耐插拔的母頭接觸件（K針），尾部通常采用切槽或直管壓接工藝，搭配壓接銅套，可提供優異的機械強度抗拉與電氣連續性，廣泛應用于儀器儀表、通信基站、安防監控及無線電數傳系統。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 4 GHz (配合RG58/SYV50-3最佳工作效應) |
| 最高工作電壓（WorkingVoltage） | 500 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1500 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 直型$\le$1.30 @ 3 GHz |
2.機械性能（MechanicalCharacteristics）
| 參數項目 | 技術指標/測試條件 |
| 連接方式（Coupling） | 卡口式鎖緊（Bayonet Lock） |
| 裝備電纜（適用電纜） | SYV50-3, RG58, 3D-FB 及同等規格5mm外徑線纜 |
| 端接方式 (Termination) | 內伸：焊接或壓接 / 外伸：壓接式 (Crimp) |
| 機械壽命（耐久性） | $\ge$500次插拔循環 |
| 主要材質 | 主體： 衛星鍍鎳 / 插針（母針）： 磷青銅或鈹銅鍍金 / 絕緣體： 聚四氟乙烯 (PTFE) |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -65℃ ~ +165℃ |
| 防振動性（振動） | 10 Hz ~ 2000 Hz, 深度 147$m/s^2$ |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試 |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-BNC-K-3（或DS-BNC-K-58） -
料號品牌釋義：DS（德索接口系列）- K（母頭/陰頭）- 3（車載3級線纜）
四、關于德索連接器(DOSIN)
我們是專業的射頻連接器生產制造工廠，針對BNC-K-3等全系列射頻連接器與線纜組件，具備以下生產及品控實力：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕RF連接器領域20年，生產工藝成熟，公差控制嚴格，確保產品壓接少數、最高傳輸穩定。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
The post BNC-K-3 RF同軸連接器 (母頭壓接式 / 車載 SYV50-3/RG58) appeared first on BNC接頭網.
]]>The post BNC-J-3切槽壓接式射頻連接器 (內伸焊針型 / 裝備 SYV50-3/RG58)【源頭工廠】 appeared first on BNC接頭網.
]]>本產品為BNC-J-3 切槽壓接式公頭，內延伸采用焊針式結構。專為SYV50-3、RG58、3D-FB等外徑約5.0mm的50$\Omega$標準射頻同軸線纜設計。連接器尾部采用切槽工藝，搭配壓接銅套，能在壓接時提供優良的抗拉力和增強連續性；內導針通過焊接方式與線纜芯線連接，確保信號傳輸?shù)母呖煽啃浴?/span>
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 4 GHz (配合RG58/SYV50-3最佳工作效應) |
| 最高工作電壓（WorkingVoltage） | 500 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1500 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內延$\le$1.5 m$\Omega$ / 外延$\le$1.0 米歐米伽 |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 直型$\le$1.30 @ 3 GHz |
2.機械性能（MechanicalCharacteristics）
| 參數項目 | 技術指標/測試條件 |
| 連接方式（Coupling） | 卡口式鎖緊（Bayonet Lock） |
| 裝備電纜（適用電纜） | SYV50-3, RG58, 3D-FB 及同等規格5mm外徑線纜 |
| 端接方式 (Termination) | 內伸：焊接 (Solder) / 外伸：切槽壓接 (Slot Crimp) |
| 機械壽命（耐久性） | $\ge$500次插拔循環 |
| 主要材質 | 主體： 稀疏鍍鎳 / 插針： 稀疏鍍金 / 絕緣體： 聚四氟乙烯 (PTFE) |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -65 °C ~ +165 °C (設定于配用線纜外皮材質) |
| 防振動性（振動） | 10 Hz ~ 2000 Hz, 深度 147$m/s^2$ |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試 |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-BNC-J-3S（或DS-BNC-J-58S） -
料號釋義：DS（德索品牌代碼）- BNC（接口系列）- J（公頭插針）- 3（改裝三級線纜）- S（Slot 切槽/焊接工藝）
四、關于德索連接器(DOSIN)
我們是專業的射頻連接器生產制造工廠，針對BNC-J-3等全系列射頻連接器與線纜組件，具備以下生產及品控實力：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕RF連接器領域20年，生產工藝成熟，公差控制嚴格，確保產品壓接少數、最高傳輸穩定。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
The post BNC-J-3切槽壓接式射頻連接器 (內伸焊針型 / 裝備 SYV50-3/RG58)【源頭工廠】 appeared first on BNC接頭網.
]]>The post BNC-J-1.5開窗式接口直公頭壓接RG174/RG316線【源頭工廠】 appeared first on BNC接頭網.
]]>本產品為BNC-J-1.5開窗式壓接公頭，專為RG174、RG316、LMR100等外徑約2.5mm – 3.0mm的射頻同軸線纜設計。尾部采用獨特的開窗（觀察孔）設計，則在壓接前審視檢查內視的焊接或壓接深度，能有效提升線束加工的效率與良品率。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 3 GHz |
| 最高工作電壓（WorkingVoltage） | 335 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1000 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內延$\le$3.0 m$\Omega$ / 外延$\le$2.5 m$\Omega$ |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 直型$\le$1.35 @ 3 GHz |
2.機械性能（MechanicalCharacteristics）
| 參數項目 | 技術指標/測試條件 |
| 連接方式（Coupling） | 卡口式鎖緊（Bayonet Lock） |
| 裝備電纜（適用電纜） | RG174、RG316、LMR100 及同等規格線纜 |
| 端接方式 (Termination) | 內伸：焊接或壓接 / 外伸：開窗式壓接 |
| 機械壽命（耐久性） | $\ge$500次插拔循環 |
| 主要材質 | 主體： 稀疏鍍鎳 / 插針： 稀疏鍍金 / 絕緣體： 聚四氟乙烯 (PTFE) |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -65℃ ~ +165℃ |
| 防振動性（振動） | 10 Hz ~ 2000 Hz, 深度 147$m/s^2$ |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試測試 |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-BNC-J-1.5W（或DS-BNC-J-174W） -
料號釋義：DS（德索代碼）- BNC（接口系列）- J（公頭插針）- 1.5（車輛1.5級線纜）- W（Window開窗式品牌工藝）
四、關于德索連接器(DOSIN)
我們是專業的射頻連接器生產制造工廠，針對BNC-J-1.5等全系列射頻連接器與線纜組件，具備以下生產及品實力控：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕RF連接器領域20年，生產工藝成熟，公差控制嚴格，確保產品壓接少數、最高傳輸穩定。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
The post BNC-J-1.5開窗式接口直公頭壓接RG174/RG316線【源頭工廠】 appeared first on BNC接頭網.
]]>
