德索連接器 · 王工

做 BNC 連接器生產、維修或者失效分析的人。

都遇到過一種特別棘手的故障：

產品看起來完全正常。

但是客戶現場總是反饋：

• 信號偶發中斷
• 駐波時好時壞
• 振動后性能漂移
• 溫升后故障出現

最讓人頭疼的是：

• 外觀正常
• 鍍層正常
• 導通正常
• 裝配正常

幾乎所有常規檢測都過了。

但問題就是存在。

這些年德索連接器在分析連接器異常時發現。

很多這類“玄學故障”的根源。

其實是：

BNC直母頭內部隱性裂紋。

而這種裂紋。

往往藏在金屬本體內部。

肉眼根本看不到。

什么是隱性裂紋？

簡單來說。

就是材料內部已經產生裂縫。

但尚未擴展到表面。

因此：

• 不影響外觀
• 不影響初始導通
• 不影響裝配

甚至很多時候：

連顯微鏡都看不出來。

BNC母頭哪些位置最容易出現裂紋？

從失效案例來看。

高風險區域主要集中在：

① 卡口槽根部

這里存在明顯應力集中。

② 安裝螺紋過渡區

加工應力容易積累。

③ 絕緣體壓裝區域

壓裝應力長期存在。

④ 法蘭固定區域

振動環境下容易疲勞。

裂紋到底是怎么來的？

最常見有幾個來源。

加工殘余應力

車削過程中。

如果切削參數控制不好。

局部會留下較大應力。

后期慢慢擴展成裂紋。

電鍍氫脆

某些電鍍工藝控制不當。

可能產生氫脆效應。

導致材料變脆。

裝配應力

過盈量過大。

或者壓裝力控制不合理。

都會誘發裂紋。

長期振動疲勞

這是現場最常見的情況。

尤其：

• 車載設備
• 船載設備
• 工業振動環境

長期應力循環后。

裂紋逐漸形成。

為什么普通檢測查不出來？

因為裂紋前期往往：

沒有貫穿。

很多時候。

它只是幾十微米甚至更小。

此時：

• 導通仍然正常
• 接觸仍然存在
• 機械強度下降有限

所以：

萬用表基本發現不了。

浸滲探傷為什么有效？

浸滲探傷（PT）屬于經典無損檢測方法。

原理其實很簡單：

利用液體滲入裂紋。

步驟通常包括：

• 清洗
• 滲透
• 去除表面殘液
• 顯像

如果存在裂紋。

滲透液就會被帶出來。

形成明顯顯示。

德索連接器實驗室曾處理過一批異常件

外觀看完全正常。

客戶卻頻繁反饋駐波異常。

最后進行滲透探傷。

發現卡口槽根部出現細微裂紋。

切片后確認：

裂紋已經向內部擴展。

為什么光做浸滲探傷還不夠？

因為很多裂紋屬于：

閉合裂紋。

在室溫靜止?fàn)顟B(tài)下。

裂紋兩側緊緊貼合。

滲透液根本進不去。

于是檢測結果可能是假陰性。

所以為什么要加溫度循環？

溫度循環的作用就是：

讓裂紋開口。

例如：

-40℃ → 85℃

或者：

-55℃ → 125℃

反復循環。

材料不斷：

• 熱膨脹
• 冷收縮

內部應力被持續放大。

一個特別典型的現象

很多樣件：

第一次探傷沒發現問題。

經過幾十次溫度循環后。

再做探傷。

裂紋突然全部顯現出來。

為什么還要通電？

因為實際工作狀態下。

連接器并不是靜止存在的。

而是：

帶載運行。

通電后。

局部區域會產生溫升。

特別是在：

• 接觸電阻較大
• 高頻電流集中
• 接地路徑異常

的位置。

熱量會讓裂紋更容易暴露

因為裂紋區域：

熱傳導能力下降。

容易形成：

局部熱點。

而熱點又會加速：

• 應力釋放
• 材料疲勞
• 裂紋擴展

形成惡性循環。

德索連接器曾遇到一個案例

某批 BNC 母頭：

常溫測試全部合格。

但在高低溫通電循環后。

部分產品出現：

• 插損增加
• 駐波惡化

最終切片發現。

法蘭根部已經出現疲勞裂紋。

為什么高頻系統更容易暴露裂紋問題？

因為高頻最怕：

阻抗連續性被破壞。

裂紋雖然未必導致斷路。

但可能導致：

• 接地路徑變化
• 電流分布變化
• 微小結構變形

最終反映到：

• 回波損耗
• 駐波比
• 插入損耗

上面。

現場沒有探傷設備怎么辦？

可以重點觀察：

① 溫升后故障是否增加

② 振動后性能是否漂移

③ 高頻參數是否隨時間變化

④ 同批次是否集中出現異常

⑤ 熱成像是否存在局部熱點

如何從源頭降低裂紋風險？

重點控制：

• 原材料質量
• 機加工工藝
• 電鍍工藝
• 壓裝應力
• 振動可靠性驗證

尤其高可靠項目。

僅靠外觀檢驗遠遠不夠。

寫在最后

BNC直母頭最難排查的故障。

往往不是那些肉眼能看到的問題。

這些年德索連接器在失效分析過程中越來越發現。

真正危險的。

其實是：

藏在金屬內部、尚未完全擴展的隱性裂紋。

因為它們可以：

• 外觀正常
• 導通正常
• 出廠正常

卻在振動、溫度變化和長期工作應力的共同作用下逐漸擴大。

而對于這類缺陷。

單純看外觀或者測導通意義并不大。

很多時候。

只有通過：

浸滲探傷 + 通電溫度循環

把裂紋一步步“逼出來”。

才能真正找到問題根源。

The post BNC直母頭體內隱性裂紋怎么查？浸滲探傷加上通電溫度循環才能揪出來 appeared first on BNC接頭網.

BNC 公頭直式帶彈簧焊接RG58/RG142電纜

The post BNC 公頭直式帶彈簧焊接RG58/RG142電纜 appeared first on BNC接頭網.

BNC 公頭彎式壓接RG58/RG142電纜

The post BNC 公頭彎式壓接RG58/RG142電纜 appeared first on BNC接頭網.

BNC 公頭直式壓接RG58/RG142電纜

The post BNC 公頭直式壓接RG58/RG142電纜 appeared first on BNC接頭網.

BNC直式公頭壓接RG58/RG142電纜

The post BNC直式公頭壓接RG58/RG142電纜 appeared first on BNC接頭網.

BNC母頭直式帶法蘭盤裝接RG58/RG142電纜

The post BNC母頭直式帶法蘭盤裝接RG58/RG142電纜 appeared first on BNC接頭網.

BNC母頭直式壓接RG58/RG142電纜

The post BNC母頭直式壓接RG58/RG142電纜 appeared first on BNC接頭網.

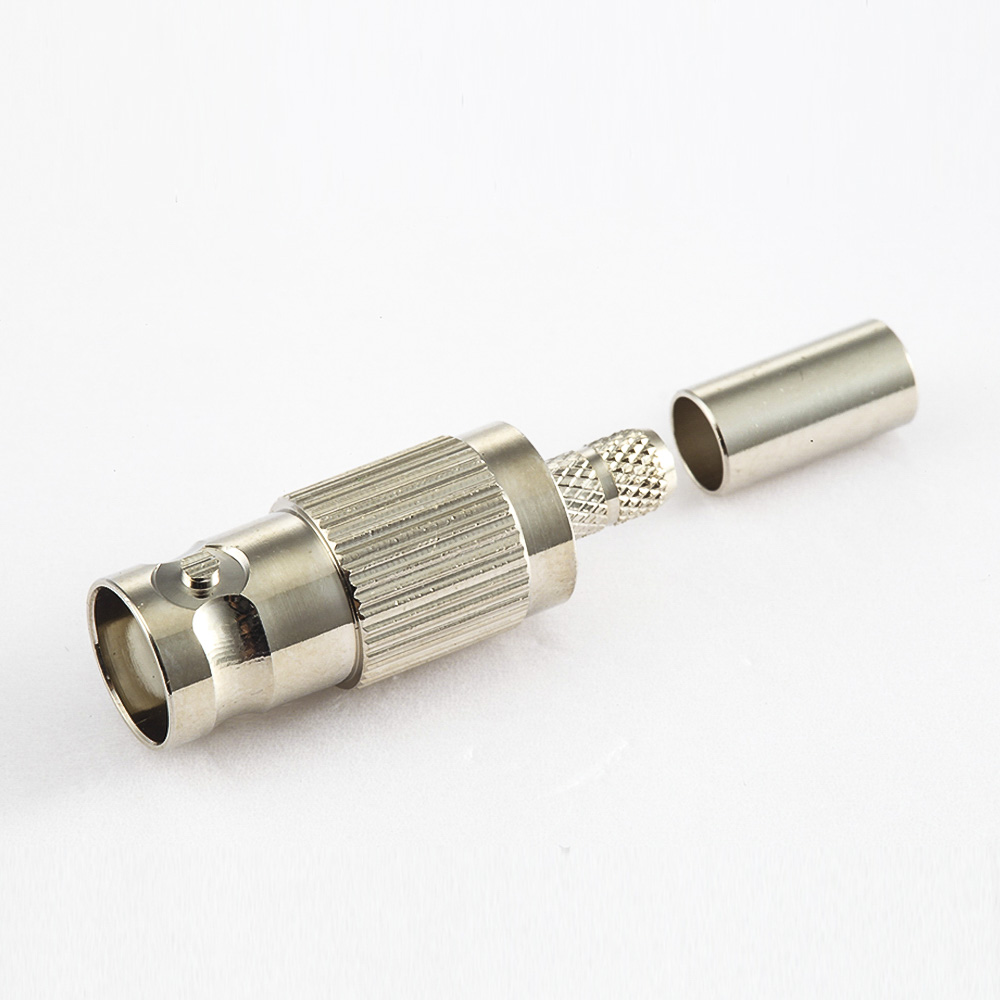

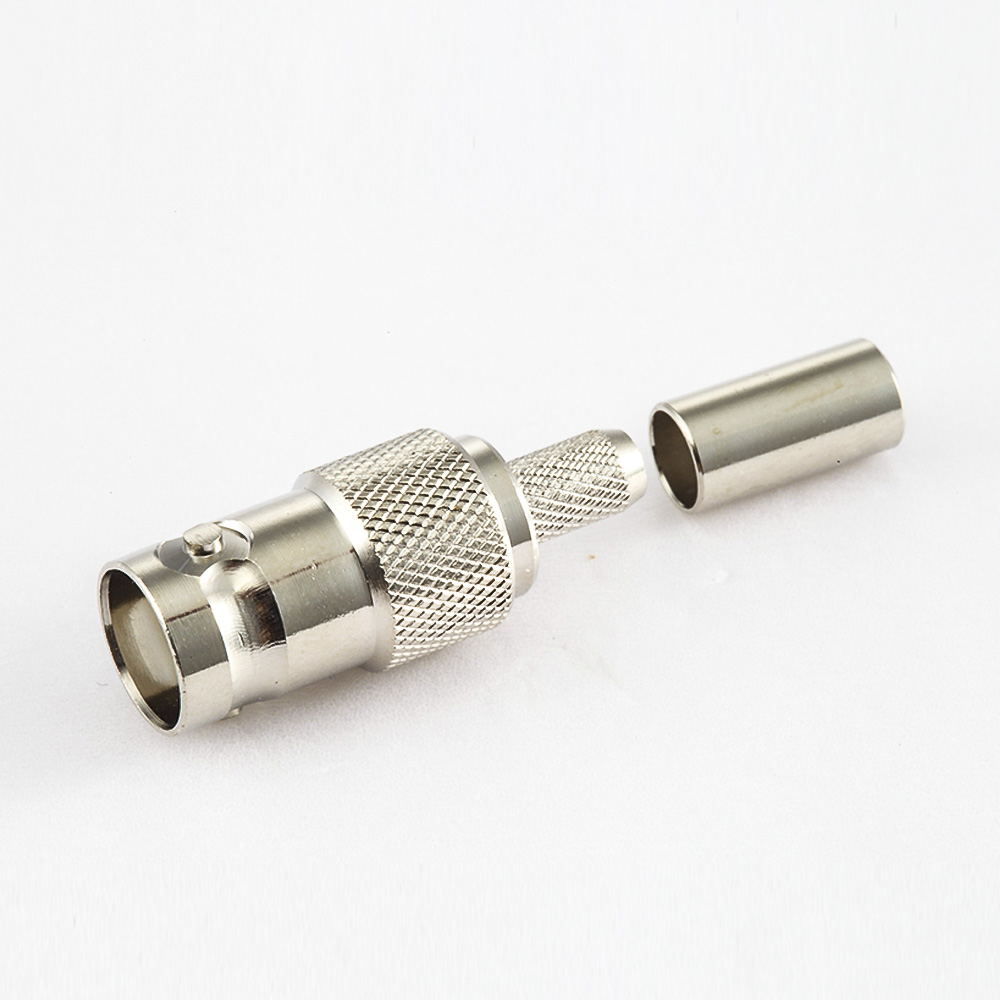

BNC連接器母頭直式壓接RG58/RG142電纜
