電視臺演播室里，攝像機、切換臺、監視器等設備的射頻信號傳輸，常因連接器接觸不良出現畫面雪花、聲音雜音，而換成 BNC 連接器后，信號穩定性顯著提升 —— 很多人沒注意到，BNC 連接器的低損耗、高屏蔽、高兼容特性，恰好適配演播室 “高清信號傳輸、復雜電磁環境、多設備互聯” 的核心需求。在新聞直播、節目錄制、后期制作等場景中，它是保障音視頻信號（如 SDI、模擬視頻）無失真?zhèn)鬏數年P(guān)鍵部件，絕非普通連接器可替代。今天就從 “演播室核心應用場景、適配優勢、使用要點” 三個維度，講透 BNC 連接器在演播室設備連接中的價值，幫你避開信號傳輸隱患。
演播室的音視頻信號鏈路中，BNC 連接器貫穿 “信號采集 – 處理 – 輸出” 全流程，每個場景都承擔著關鍵的信號傳輸角色：
演播室攝像機（如高清演播室攝像機、ENG 肩扛攝像機）需通過 BNC 連接器輸出音視頻信號，核心應用包括：
攝像機與電纜車的連接：通過 BNC 連接器將攝像機輸出的 3G-SDI 高清視頻信號（分辨率 1080P/60fps）傳輸至電纜車，再轉送至切換臺；
攝像機監聽信號輸出：部分攝像機的音頻監聽信號（如 48kHz 立體聲）通過 BNC 連接器連接監聽耳機，確保錄制聲音清晰。
這類場景對信號損耗極敏感，BNC 連接器的低插入損耗（2GHz 下≤0.3dB）能避免高清信號衰減 —— 某電視臺新聞直播中，用普通連接器傳輸 3G-SDI 信號時，畫面出現拖影；換成 BNC 連接器后，拖影消失，直播畫面清晰度完全達標。
演播室核心設備切換臺，需通過 BNC 連接器與矩陣、編碼器、字幕機等設備互聯，實現信號調度與處理：
切換臺與信號矩陣連接：通過 BNC 連接器將多路攝像機信號接入矩陣，再由矩陣分配至切換臺，實現多機位信號選擇；
切換臺與編碼器連接：將切換臺輸出的 SDI 信號通過 BNC 連接器傳輸至編碼器，轉碼為 IP 信號用于網絡直播或后期制作。
信號處理端設備密集，電磁干擾多（如編碼器、電源的輻射），BNC 的高屏蔽效能（≥60dB）能隔絕干擾 —— 某電視臺演播室用 BNC 連接切換臺與矩陣后，多設備同時工作時也無信號串擾，信號信噪比提升 15dB。
演播室的監視器、錄像機、硬盤陣列等輸出 / 存儲設備，需通過 BNC 連接器接收或保存信號：
監視器信號輸入：通過 BNC 連接器將切換臺輸出的監看信號（如 PGM 主輸出信號）傳輸至演播室大屏監視器，供導播實時查看畫面；
錄像機信號錄制：用 BNC 連接器將高清視頻信號接入錄像機或硬盤陣列，實現節目素材的實時存儲，確保錄制內容無丟幀。
輸出端需長期穩定運行，BNC 的高插拔壽命（≥500 次）和低反射特性（VSWR≤1.2）能保障長期可靠性 —— 某電視臺后期制作室用 BNC 連接監視器，每天插拔 3-5 次，使用 1 年后仍無接觸不良，畫面無雪花噪點。
對比普通射頻連接器，BNC 在演播室場景的優勢集中在 “信號完整性、抗干擾性、兼容性” 三點，精準匹配音視頻傳輸?shù)膰揽烈螅?/div>
演播室多傳輸 3G-SDI、4K-SDI 等高清信號，對傳輸損耗和反射極為敏感，BNC 的設計完美適配：
低插入損耗 ：采用黃銅鍍金內導體（金層厚度≥1μm）和聚四氟乙烯（PTFE）絕緣介質，3GHz 下插入損耗≤0.5dB，遠低于普通連接器的 1dB，避免 4K 信號因衰減出現畫面模糊；低電壓駐波比（VSWR） ：內導體與外導體同軸度誤差≤0.02mm，接口匹配精度高，1GHz 下 VSWR≤1.2，減少信號反射 —— 某電視臺用 BNC 傳輸 4K-SDI 信號時，反射功率占比≤1%，遠低于普通連接器的 5%，確保畫面無丟幀。
演播室設備密集（攝像機、切換臺、電源柜等），電磁環境復雜，BNC 的結構設計能有效抗干擾：
雙層屏蔽外殼 ：采用黃銅外層 + 鍍鎳內層的雙層屏蔽結構，屏蔽效能≥60dB，能隔絕設備輻射的高頻干擾（如編碼器的 2.4GHz 輻射），避免信號串擾；卡口式緊密連接 ：插入后旋轉 1/4 圈鎖定，接口貼合緊密，無間隙，防止外部干擾信號從接口滲入 —— 某電視臺演播室曾用普通連接器，多設備工作時出現音頻串音；換成 BNC 后，串音消失，聲音還原度顯著提升。
演播室設備多為不同品牌（如索尼攝像機、松下切換臺、百安普矩陣），BNC 的標準化設計確保兼容性：
遵循國際標準 ：按 IEC 61169-8 標準生產，不同品牌 BNC 連接器可互相通用，無需擔心接口不匹配 —— 某電視臺新增松下切換臺時，直接用原有德索 BNC 線纜連接，無需更換配件；支持多信號類型 ：既能傳輸 SDI、模擬視頻等視頻信號，也能傳輸音頻、同步時鐘信號（如黑場同步信號），一臺設備的 BNC 接口可復用，減少演播室線纜數量。
要讓 BNC 連接器發揮最佳性能，需按 “場景需求選型、規范操作”，避免因細節問題影響信號質量：
演播室不同信號需求對 BNC 的要求不同，需重點關注兩個參數：
信號類型 ：
模擬視頻 / 標清 SDI（≤270Mbps）：選常規 BNC（工作頻率 0~4GHz），如德索 DS-BNC-751（75Ω 阻抗，適配視頻信號）；
高清 / 4K SDI（3G/12G-SDI）：選高頻 BNC（工作頻率 0~12GHz），如德索 DS-BNC-752，避免高頻下?lián)p耗驟增；
傳輸距離 ：
短距離（≤10 米，如攝像機到電纜車）：選普通 BNC；
長距離（10~100 米，如矩陣到監視器）：選低損耗 BNC（絕緣介質用低介損 PTFE），搭配低損耗同軸電纜（如 RG-6），減少信號衰減。
演播室連接 BNC 時，需注意三個關鍵操作：
清潔接口 ：連接前用無絨布蘸無水酒精擦拭內導體和外導體，去除氧化層、灰塵，避免接觸不良導致信號損耗 —— 某電視臺直播前檢查發現，BNC 接口氧化導致畫面雪花，清潔后恢復正常；正確鎖定 ：插入后順時針旋轉 1/4 圈，聽到 “咔嗒” 聲即鎖定到位，避免半鎖定（接口未貼合），否則易因輕微碰撞導致信號中斷；避免過度彎曲線纜 ：BNC 配套線纜的彎曲半徑需≥線纜直徑的 10 倍（如 RG-59 線纜彎曲半徑≥50mm），過度彎曲會導致線纜屏蔽層斷裂，信號抗干擾能力下降。
演播室設備需定期維護，BNC 連接器重點做兩項檢查：
外觀檢查 ：查看外殼是否破損、內導體是否變形，若內導體彎曲或氧化，需及時更換連接器，避免劃傷設備接口；性能測試 ：用 SDI 信號測試儀檢測信號誤碼率，若誤碼率＞1×10??，說明連接器接觸不良或老化，需拆解清潔或更換 —— 某電視臺后期制作室定期檢測，將誤碼率超標的 BNC 及時更換，避免素材錄制出錯。
錯誤 1：高清信號用普通 BNC（0~4GHz）
?后果：4K-SDI 信號頻率達 12GHz，普通 BNC 在 12GHz 下?lián)p耗達 1dB，畫面出現拖影或丟幀；
?正確：傳輸 3G/12G-SDI 信號選高頻 BNC（0~12GHz），如德索 DS-BNC-752，確保高頻下低損耗。
錯誤 2：忽視阻抗匹配，混用 50Ω 與 75Ω BNC
?后果：演播室視頻信號多為 75Ω 阻抗，若誤用 50Ω BNC，會出現阻抗突變，信號反射導致畫面雪花；
?正確：視頻信號必選 75Ω BNC，射頻測試信號（如信號發生器）選 50Ω BNC，嚴格按信號類型匹配阻抗。
錯誤 3：暴力插拔，損壞接口或內導體
?后果：強行插拔會導致 BNC 內導體彎曲、外殼卡口斷裂，既損壞連接器，還可能劃傷攝像機、切換臺的接口；
?正確：插拔時輕推并旋轉，避免拉扯線纜，損壞的連接器需立即更換，不可勉強使用。
在電視臺演播室的音視頻信號傳輸中，BNC 連接器不是 “普通接口”，而是保障直播安全、節目質量的 “關鍵防線”。它的低損耗、高屏蔽、高兼容特性，精準解決了演播室 “高清信號傳輸、復雜電磁干擾、多設備互聯” 的痛點，尤其是在 4K/8K 超高清演播室建設中，BNC 的優勢更不可替代。
?德索針對演播室場景設計的 BNC 連接器，均通過 3G/12G-SDI 信號傳輸測試、500 次插拔測試，且提供 75Ω 阻抗精準匹配款。下次演播室設備連接或升級時，優先選適配的 BNC 連接器，就能避開信號隱患，讓音視頻傳輸穩定可靠。
?
德索精密工業射頻連接器技術工程師 老吳
?
專做 “演播室信號適配” 的 BNC 連接器，只提供 “低損耗、高穩定” 的廣電級產品
The post 射頻同軸連接器BNC：電視臺演播室設備連接場景 appeared first on BNC接頭網 .
]]>
-
選擇BNC視頻接頭的三大理由：長距離傳輸、信號隔離與專業級響應速度
Thu, 04 Sep 2025 02:10:39 +0000
http://m.koair.cn/?p=7826
作為德索精密工業的采購“老炮兒”，在專業音視頻傳輸領域摸爬滾打多年，我深知BNC視頻接頭為啥能成為行業公認的“ […]
The post 選擇BNC視頻接頭的三大理由：長距離傳輸、信號隔離與專業級響應速度 appeared first on BNC接頭網 .
]]>
作為德索精密工業的采購“老炮兒”，在專業音視頻傳輸領域摸爬滾打多年，我深知BNC視頻接頭為啥能成為行業公認的“扛把子”。這玩意兒憑啥讓德索的產品在大型會場、監控系統、廣播電臺這些場景里脫穎而出？說白了，就靠長距離傳輸穩如老狗、信號隔離銅墻鐵壁、響應速度快到飛起 這三大絕活！客戶們用下來直拍大腿：“這接頭靠譜，省事兒又省錢！”
第一絕：長距離傳輸，信號溜到飛起還不掉鏈子！ ?您知道嗎？安防監控、廣電傳輸這些場景，動不動就要求信號跑個上百米。普通接頭跑一半就“氣喘吁吁”，畫面糊成馬賽克。德索的BNC接頭可不一樣！高純度銅導體搭配精密屏蔽層，再配上75Ω黃金標準的同軸電纜，信號衰減？不存在的！我們實測過，哪怕懟到200米開外，畫面照樣清晰得能看清監控畫面里蒼蠅的翅膀！工藝優化直接碾壓行業標準，大型項目布線再遠也不怕，甲方爸爸再也不為信號問題扯皮了。
第二絕：信號隔離，電磁干擾？不存在的！ ?工業車間電磁波亂竄，演播室設備扎堆互相“打架”？德索獨創的“三重屏蔽大法”——金屬外殼硬扛、高密度編織網密不透風、絕緣層再上一道保險，直接把干擾信號擋在門外。RGB三原色和同步信號各走各的“單間”，互不串門。這設計可是實打?qū)嵞昧薎SO電磁兼容認證的！有次給化工廠裝監控，現場電機嗡嗡響，普通接頭畫面雪花滿天飛，換上德索BNC后，畫面穩得一批，客戶直呼“救了大命”。
第三絕：專業級響應，毫秒級同步，快到你眨眼都跟不上！ ?醫療影像室大夫等不起，軍事指揮中心分秒必爭？德索的BNC接頭，鍍金插針+鈹青銅插孔，接觸電阻低到2.0mΩ，延遲幾乎為零。上次給醫院手術室裝設備，大夫反饋說：“掃描一結束，圖像立刻蹦到屏幕上，診斷速度直接拉滿！”這速度在軍事指揮里更是救命——情報晚一毫秒，結果可能天差地別。更別說這玩意兒扛造，500次插拔測試照樣堅挺，設備用個五六年，接頭照樣“新得能反光”。
德索人做產品，講究的就是“死磕細節，不留短板”。從選材就較真——核心部件全進口，生產線全自動，激光檢測設備24小時盯著。我們采購團隊最清楚：專業場景要的是“穩如泰山”，德索的BNC接頭，就是給客戶吃下的“定心丸”。
說到底，選德索BNC接頭，不光是選三大硬核優勢，更是選德索的**“靠譜承諾”**：三年質保、終身技術支持、免費升級，出了問題一個電話，工程師火速到場！在德索，技術是骨頭，服務是血肉，咱們就是要用實打?qū)嵉钠焚|(zhì)，給客戶的音視頻傳輸搭一座“永不塌方的橋”。
采購圈里混久了，我敢說：要專業、要穩定、要省心，BNC選德索，準沒錯！ ?（德索精密工業采購老張 親筆）
The post 選擇BNC視頻接頭的三大理由：長距離傳輸、信號隔離與專業級響應速度 appeared first on BNC接頭網 .
]]>
-

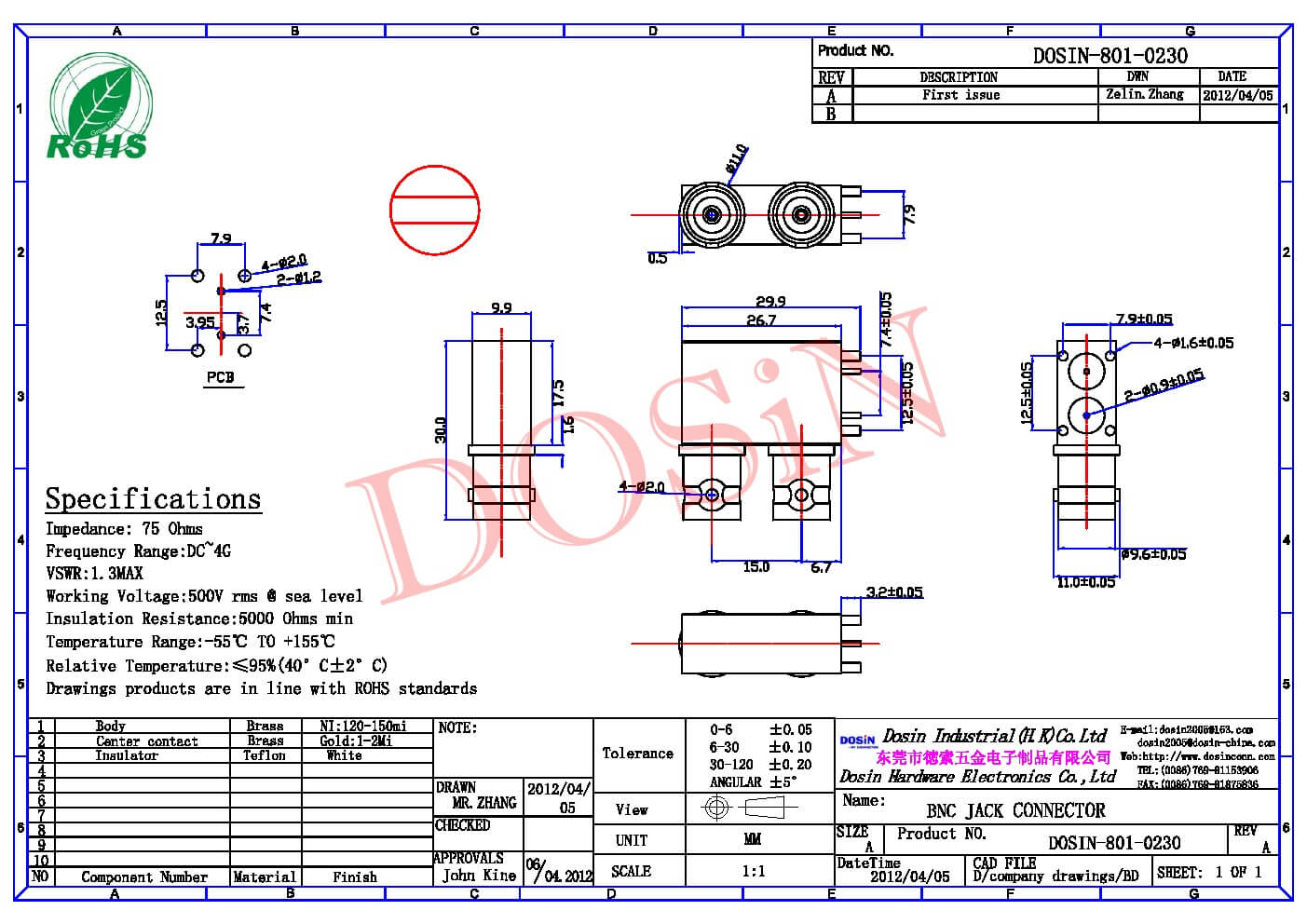

安裝BNC母頭必知：規避信號損耗的操作細節與要點
Wed, 03 Sep 2025 02:10:22 +0000
http://m.koair.cn/?p=7824
“師傅，同樣是裝 BNC 母頭，為啥我裝的信號衰減比別人大一半？步驟看著都對，問題到底出在哪？” 在射頻布線車 […]
The post 安裝BNC母頭必知：規避信號損耗的操作細節與要點 appeared first on BNC接頭網 .
]]>
“師傅，同樣是裝 BNC 母頭，為啥我裝的信號衰減比別人大一半？步驟看著都對，問題到底出在哪？” 在射頻布線車間，BNC 母頭安裝是出了名的 “細節活”—— 新手常覺得 “接上線、擰好殼就行”，卻容易忽略剝線精度、屏蔽層貼合度、針芯接觸壓力這些關鍵環節?？蓪ι漕l設備來說，哪怕 0.5dB 的信號損耗，都可能讓測試數據跑偏、監控畫面出現雪花。其實 BNC 母頭安裝的核心邏輯很簡單：通過精準操作減少 “接觸間隙” 和 “阻抗突變”，每一個細節都在為 “低損耗傳信號” 服務。今天就從工程師視角，拆解 5 個避損耗的關鍵操作，幫你把 BNC 母頭裝得又穩又好。
不少人安裝前不核對套件適配性，拿錯電纜或工具，直接給信號損耗埋下伏筆。裝 BNC 母頭前，必須確認 “三件套” 匹配，缺一不可：
之前有個客戶踩過典型的 “適配坑”：用 RG-6 粗電纜裝小型 BNC 母頭，電纜塞不進只能剪一半屏蔽網，結果信號衰減從 0.2dB 竄到 0.8dB—— 可見安裝前核對母頭、電纜規格，比后續補救更重要。
剝線是安裝的 “第一道關口”，同軸電纜的 “外層膠皮 – 屏蔽層 – 內絕緣層 – 中心導體” 四層結構，任何一層剝錯都會打破阻抗平衡，引發信號損耗，必須嚴守 “三不原則”：
調剝線鉗至對應電纜的 “內芯檔位”，力度以 “剛好切斷內絕緣層、不劃傷銅芯” 為準。若內芯被剝出劃痕，傳輸截面積變小，電阻會增加 10%-15%，信號衰減隨之變大。新手可以先用廢電纜練手，直到能剝出無劃痕、無變形的內芯。
屏蔽層剝出長度需與母頭 “屏蔽壓接區” 匹配（常規 6-8mm），絕不能為了好裝而剪短。屏蔽層太短會導致與母頭接觸面積不足，屏蔽效果下降 30% 以上，車間電機、電線的電磁干擾會直接侵入。之前有客戶把屏蔽層剪到 3mm，結果監控畫面滿是橫紋，補接至 8mm 后干擾立馬消失。
內絕緣層要剝得平整，切面與中心導體垂直，不能歪扭。內絕緣層歪斜會導致內芯與母頭針芯 “偏移接觸”，從 “面接觸” 變成 “點接觸”，接觸電阻瞬間變大。剝線后可以對著光線檢查，確保內絕緣層切面無傾斜、無毛刺。
屏蔽層是信號的 “防護盾”，若處理松散，會出現 “屏蔽漏洞”，外界干擾直接侵入，增加信號損耗。正確操作分兩步：
把剝出的屏蔽網（銅網 + 鋁箔）理順，用手指輕輕搓成圓形，確保無散絲、不重疊；鋁箔要貼緊銅網，不能起皺或撕破 —— 鋁箔破損會形成 “干擾入口”，車間里的高頻雜波會順著漏洞滲入。若有少量散絲，直接用剪刀剪掉，避免散絲碰到中心導體引發短路。
用 BNC 壓接鉗的 “六邊形屏蔽槽” 壓接，壓力以 “屏蔽層緊緊貼住母頭壓接區、無松動，且母頭外殼不變形” 為標準。壓力太小，屏蔽層與母頭有間隙，屏蔽衰減不足；壓力太大，母頭外殼會擠壓內絕緣層，打破阻抗平衡。優質壓接鉗自帶壓力限位，新手按鉗柄指示力度操作即可，不用怕壓爆。
母頭針芯是信號傳輸?shù)?“核心通道”，針芯與電纜內芯接觸不良，會直接導致接觸電阻變大，信號損耗劇增，安裝時要注意兩點：
把電纜內芯完全插入母頭針芯的 “接線孔”，直到內絕緣層緊緊貼住針芯底部的臺階，不留任何間隙。內芯插入太淺，接觸面積變小，電阻會增加；插入偏移，針芯受力不均，長期使用后易松動。插好后可以輕輕拽一下電纜，若針芯不晃動，說明插到位了。
用壓接鉗的 “圓形針芯槽” 壓接，壓接時確保鉗口與針芯垂直，力度均勻。壓接后檢查針芯是否彎曲 —— 針芯彎曲會導致與插頭 “錯位接觸”，信號時斷時續。之前有個客戶壓接時鉗口歪了，針芯彎成 15°，結果插頭插不緊，重新壓接后信號才恢復穩定。
母頭外殼不只是保護殼，還能增強屏蔽完整性，安裝時若擰不緊，會出現 “屏蔽縫隙”，干擾信號趁機滲入：
剝線前必須把外殼套在電纜上，絕不能裝完母頭主體再套 —— 順序錯了外殼卡在內絕緣層上，只能拆了重剝線，白忙活半小時。套外殼時注意螺紋方向，確保最后能順暢擰在母頭主體上。
用手順時針擰外殼，直到擰不動即可，不用借助尖嘴鉗、扳手等工具。工具擰太緊會導致外殼變形，擠壓內部結構，反而破壞阻抗穩定性；擰太松則外殼與母頭主體有間隙，屏蔽不完整。新手可以記?。菏謹Q到 “需要稍用力才能再轉半圈”，就是最佳力度。
裝完不能直接用，必須做 2 步測試，把信號損耗風險排除：
通斷測試 ：用萬用表通斷檔，一端接母頭針芯，一端接電纜另一端的中心導體，通斷正常說明信號路徑通暢；若不通，檢查針芯是否壓接到位、內芯是否被剝斷。阻抗測試 ：用阻抗測試儀測母頭與電纜的整體阻抗，誤差需控制在 ±2Ω 以內（如 50Ω 母頭，實測 48-52Ω 為合格）。若阻抗偏差大，檢查內絕緣層是否剝歪、屏蔽層是否接觸不良。
很多人覺得 BNC 母頭安裝 “簡單”，卻忽略了剝線、屏蔽層、針芯這些 “小細節”—— 可正是這些細節的偏差，會累積成明顯的信號損耗。記住 “選對套件、精準剝線、貼緊屏蔽、對準針芯、擰緊外殼、安裝后測試” 這六步，就能最大限度減少損耗，讓 BNC 母頭發揮最佳傳輸效果。下次安裝別圖快，按細節一步步來，信號穩定才是真高效。

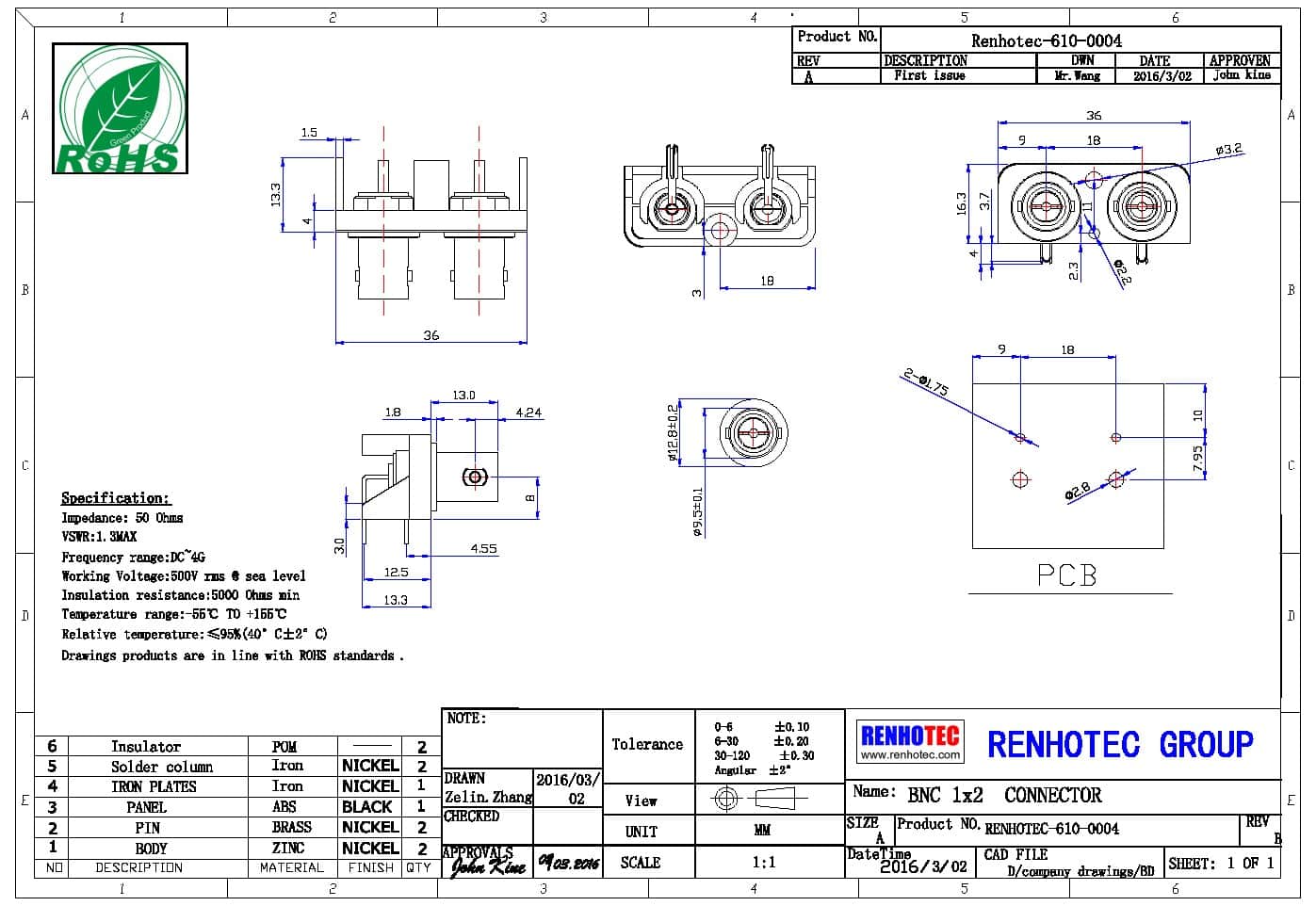

在射頻測試車間里，BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大，卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值，就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點，從結構設計到性能參數，每一處都為 “可靠傳信號” 服務。今天就從工程師視角，拆解 BNC 插座的三大核心作用，帶你看懂它為啥是射頻設備的 “標配”。
射頻信號最怕 “阻抗不匹配”—— 信號在插座與電纜的連接處反射，會導致信號衰減、測試數據不準。而 BNC 插座的核心設計，就是通過精準阻抗控制，讓信號 “順暢通過”。
市面上的 BNC 插座分 50Ω 和 75Ω 兩種：50Ω 款適配射頻測試設備（如示波器、信號發生器），75Ω 款適配視頻傳輸設備（如監控攝像頭）。它的內部導體采用純銅或銅鍍銀材質，外殼與屏蔽層緊密貼合，能將阻抗誤差控制在 ±2Ω 以內。去年有個客戶用普通插座接射頻模塊，測試信號反射率達 25%，換成 50Ω BNC 插座后，反射率直接降到 3% 以下，測試數據立馬精準。
對射頻設備來說，BNC 插座就像 “信號的導航儀”，通過精準阻抗匹配，避免信號走 “回頭路”，確保高頻信號（最高支持 11GHz）傳輸時衰減最小。
射頻信號很 “敏感”—— 車間里的電機、電線產生的電磁干擾，會讓信號 “變味”。BNC 插座的雙層屏蔽設計，能為信號搭建 “防護盾”。
它的外殼用黃銅鍍鎳材質，內部有獨立屏蔽腔，當電纜插入時，屏蔽層會與插座外殼緊密接觸，形成完整的屏蔽回路。實測數據顯示，優質 BNC 插座的電磁屏蔽衰減≥90dB，能有效隔絕外界干擾。之前有個客戶在電機車間測試射頻模塊，用普通插座時信號雜波多，換成 BNC 插座后，雜波完全消失，模塊正常工作。
在工業環境或多設備密集場景，BNC 插座的抗干擾能力尤為關鍵，它能確保射頻信號不受 “鄰居設備” 影響，保持穩定傳輸。
射頻測試中，插座需要頻繁插拔（如每天測試幾十次樣品），普通插座用幾個月就會松動，而 BNC 插座的機械結構設計，能承受高頻次插拔且保持穩定。
它采用 “卡口式鎖定” 結構 —— 插入時旋轉 90° 即可鎖定，拔插力控制在 10-15N 之間，既不會太松導致接觸不良，也不會太緊導致插拔困難。同時，插座的針芯采用耐磨材質，插拔壽命可達 500 次以上。車間里的 BNC 插座，即使每天插拔 20 次，用 1 年多依然接觸良好，沒有出現松動問題。
對需要頻繁測試的射頻設備來說，BNC 插座的穩固性直接決定了工作效率，能減少因插座松動導致的返工，降低維護成本。
要讓 BNC 插座充分發揮作用，選型時得避開這些誤區：
別混用阻抗 ：射頻測試選 50Ω，視頻傳輸選 75Ω，混裝會導致信號反射，比如用 75Ω 插座接示波器，測試數據會偏差；優先選工業款 ：民用 BNC 插座屏蔽性差，使用壽命短，射頻設備要選帶工業認證的款式，確保屏蔽衰減≥85dB；檢查插拔力 ：優質 BNC 插座插拔順暢，無卡頓感，若插拔過緊或過松，可能是內部結構不合格，別購買。
對射頻設備來說，BNC 插座不是 “普通連接件”，而是確保信號可靠傳輸?shù)?“關鍵一環”—— 它通過阻抗匹配減少信號反射，用屏蔽設計隔絕干擾，靠穩固結構適應頻繁插拔。選對、用好 BNC 插座，才能讓射頻設備發揮最佳性能，避免因信號問題導致的測試失誤或設備故障。下次再看到射頻設備上的 BNC 插座，就知道它背后藏著這么多 “信號保護” 的設計了。
老周?射頻測試車間工程師
聊 BNC 插座技術，也講射頻設備實操干貨
The post 解析BNC插座核心作用：為射頻設備搭建可靠信號通路 appeared first on BNC接頭網 .
]]>
