緊湊設計，安裝所需空間更少；
The post BNC銅殼回收熔煉時鍍鎳層帶來的雜質危害，生態設計正在倒逼連接器結構變革 appeared first on BNC接頭網.
]]>
德索連接器 · 王工
提起BNC連接器，大多數工程師首先想到的是：
測試測量設備
廣播視頻系統
實驗室儀器
通信設備
但很少有人會思考這樣一個問題：
一只報廢的BNC連接器最終去了哪里？
那些拆機下來的銅殼最后如何處理？
鍍鎳、鍍金、鍍錫層進入回收體系后會產生什么影響？
過去幾十年，連接器行業更關注的是：
導電性能
機械強度
耐腐蝕能力
高頻性能
而如今，隨著全球制造業向綠色供應鏈轉型，一個新的指標開始越來越重要：
可回收性（Recyclability）
很多企業發現，一只性能優秀的連接器，如果回收成本過高、材料分離困難，同樣可能在未來面臨淘汰壓力。
BNC銅殼為什么值得回收？
從材料組成來看。
多數BNC連接器外殼采用：
?? 黃銅
?? 銅合金
少量不銹鋼件
銅本身屬于高價值再生金屬。
相比原礦開采：
能耗更低
碳排放更低
資源浪費更少
因此在電子廢棄物處理體系中。
銅回收一直是重點環節。
對于大型通信設備退役項目來說。
成千上萬只連接器匯集后。
銅材價值并不低。
鍍鎳層為什么成了麻煩？
很多BNC外殼表面會采用：
鍍鎳
有些結構還會進一步：
鍍金
鍍鎳的目的很明確：
提高耐腐蝕能力
提高表面硬度
改善耐磨性能
增強外觀一致性
在使用階段。
鍍鎳是優點。
但到了回收階段。
問題開始出現。
熔煉廠最怕什么？
答案是：
雜質失控。
銅回收熔煉并不是簡單融化。
而是要控制：
銅含量
雜質比例
合金成分
后續加工性能
鎳雖然也是金屬。
但對于某些銅材體系而言：
它屬于需要嚴格控制的雜質來源。
特別是在生產：
電工銅材
高頻導體材料
高導電銅排
時。
過量鎳可能導致：
導電率下降
材料性能波動
再加工難度增加
為什么鍍層最難處理？
很多人會說：
把鍍層刮掉不就行了嗎？
理論上可以。
實際上很難。
因為連接器鍍層厚度通常只有：
幾微米
甚至更薄。
例如：
黃銅基體
↓
鎳層
↓
金層完全分離成本極高。
回收體系通常采取：
整體熔煉
方式。
這樣鍍層元素就會進入熔池。
鎳帶來的問題不僅是導電率
更麻煩的是成分波動。
對于回收企業來說。
最怕的是：
這一批鎳含量0.5%
下一批變成2%
再下一批又變成1%
這種波動會直接影響：
熔煉工藝控制
合金配方穩定性
產品一致性
因此很多回收企業對電子連接器廢料會進行單獨分類。
為什么歐洲越來越關注這個問題？
近年來：
European Union
不斷推動：
循環經濟
綠色設計
產品全生命周期管理
核心邏輯已經從：
“產品能不能用”
逐漸轉向：
“產品報廢后怎么辦”。
越來越多行業開始要求：
材料可追溯
回收路徑明確
易拆解設計
減少混合材料
連接器行業自然也受到影響。
生態設計正在改變連接器結構
過去設計理念：
性能優先
↓
壽命優先
↓
成本優先如今變成：
性能
+
壽命
+
成本
+
回收性四者同時考慮。
未來可能出現哪些變化？
① 減少復雜鍍層體系
過去：
金
鎳
?? 銅
多層結構非常常見。
未來可能更多采用：
更薄功能層
更易回收方案
② 模塊化拆解設計
讓不同材料能夠快速分離。
例如：
金屬件
?? 塑膠件
屏蔽件
單獨拆除。
③ 提高材料統一度
減少：
多種金屬混雜
難分類結構
有助于回收利用。
④ 再生材料比例提升
越來越多企業開始研究：
再生銅
再生工程塑料
應用。
BNC只是縮影
事實上不僅僅是BNC。
包括：
SMA連接器
Fakra連接器
MCX連接器
都面臨類似挑戰。
過去行業討論最多的是：
駐波比
插入損耗
屏蔽效能
未來還會增加一個維度：
生命周期碳足跡
回收便利性
材料循環利用率
一個容易被忽略的現實
很多工程師覺得：
一只BNC才幾十克。
影響能有多大？
但當規模達到：
數百萬只
數千萬只
數億只
時。
材料選擇帶來的環境影響會被無限放大。
這也是為什么越來越多國際客戶開始把：
可回收設計
環境合規
材料聲明
納入供應商審核體系。
寫在最后
BNC連接器最初誕生時，人們關注的是如何傳輸信號更穩定、更可靠。
而今天，行業開始思考另一個問題：
當它完成使命后，能否順利回到材料循環體系？
德索連接器在與國際客戶的項目交流中發現，連接器設計正在經歷一次新的價值重構。
過去：
高頻性能決定競爭力。
現在：
性能依然重要。
但可持續性同樣重要。
鍍鎳層曾經是提升耐腐蝕能力的重要技術手段，而在循環經濟時代，它又成為回收體系必須面對的新課題。
未來連接器的競爭，或許不僅發生在實驗室的矢量網絡分析儀上，也發生在報廢后的熔煉爐和回收工廠里。
因為真正優秀的產品，不只是服役期間表現出色，更應該在生命周期結束后，依然能夠以最小代價重新回到產業循環之中。
The post BNC銅殼回收熔煉時鍍鎳層帶來的雜質危害，生態設計正在倒逼連接器結構變革 appeared first on BNC接頭網.
]]>The post BNC線纜壓接最怕的不是“壓爆”，而是這種外觀看著正常的“虛壓” appeared first on BNC接頭網.
]]> 德索連接器 · 王工
很多人做 BNC 同軸線纜加工時。
都會特別害怕一種情況：
壓爆。
因為這種問題很明顯。
比如：
- 銅管裂開
- 外皮變形
- 壓痕過深
- 一眼能看出異常
所以現場通常都會重點盯著。
但這些年德索連接器在分析 BNC 線束失效時。
我越來越明顯感受到：
真正危險的。
很多時候反而不是“爆口”。
而是：
虛壓。
因為它最麻煩的地方就在于：
外觀看著完全正常。
但里面。
可能根本沒壓實。
什么叫“虛壓”？
簡單說。
就是：
套管已經壓下去了。
但內部屏蔽層和外導體。
并沒有真正形成穩定接觸。
也就是說：
表面看著像壓好了。
實際上內部：
- 接觸面積不足
- 屏蔽網沒壓緊
- 局部甚至存在空隙
為什么虛壓比爆口更危險？
因為爆口至少：
一眼能發現。
而虛壓很多時候：
- 導通正常
- 拉力初測正常
- 甚至低頻還能工作
于是特別容易：
混進良品。
一個很多人忽略的問題：BNC外導體不僅是“接地”
它還是：
高頻回流路徑。
尤其同軸結構里。
屏蔽層接觸是否穩定。
會直接影響：
- 阻抗連續性
- 高頻回波
- 屏蔽完整性
所以虛壓真正危險的。
不是“容易掉”。
而是：
高頻性能會慢慢失控。
為什么虛壓現場特別難發現？
因為很多加工廠檢查方式很原始。
比如：
- 看外觀
- 測導通
- 輕拉一下
但這些方法。
其實很難發現：
內部接觸是不是壓實了。
德索連接器實驗室之前拆過一批異常BNC線束
外觀幾乎全部正常。
但客戶現場一直出現：
- 高頻視頻偶發雪花
- 信號時斷時續
- 駐波隨機漂移
最后切開壓接區后發現：
屏蔽編織網根本沒有完全貼合。
內部甚至存在明顯空腔。
為什么會形成“外面壓住了，里面卻是空的”？
因為壓接本質上。
其實是：
金屬塑性變形。
如果：
- 壓模尺寸不匹配
- 銅管規格偏差
- 編織網鋪展不均
- 壓接壓力不足
就可能出現：
外層已經變形。
內部卻沒真正壓緊。
一個特別反直覺的問題：壓得太“好看”反而可能危險
很多人會覺得：
壓痕整齊=質量好。
但實際上。
如果壓接回彈控制不好。
有些件：
表面很規整。
內部卻接觸很差。
為什么高頻系統特別怕虛壓？
因為高頻電流存在：
趨膚效應。
高頻能量主要走：
- 外導體表面
- 屏蔽層接觸區域
如果虛壓導致：
- 接觸面積不足
- 局部接觸漂移
- 高頻回流不連續
高頻損耗會明顯增加。
德索連接器實驗室之前做過矢網測試
特別明顯的一點就是：
虛壓件的駐波往往不穩定。
有時候輕輕彎一下線。
曲線都會變化。
為什么虛壓還容易引發“間歇性故障”？
因為內部接觸本身不穩定。
尤其：
- 振動
- 溫度變化
- 線纜彎折
都會讓接觸狀態不斷變化。
于是現場會出現：
- 一會正常
- 一會異常
- 很難復現
一個很多人沒意識到的問題：虛壓會慢慢氧化
因為內部接觸不充分后：
空氣和濕氣更容易進入。
久而久之：
- 接觸面氧化
- 電阻上升
- 高頻損耗增加
問題會越來越嚴重。
那怎么判斷是不是虛壓？
德索連接器通常會重點看：
① 壓接后切片檢查
這是最直接的方法。
② 屏蔽網是否完全貼合
③ 拉力是否穩定
不是只測一次。
④ 高頻駐波是否漂移
⑤ 彎折后性能是否變化
這個特別關鍵。
為什么現在高頻線束越來越強調“壓接一致性”？
因為如今：
- 高清視頻
- 射頻系統
- 高速數據鏈路
頻率越來越高。
很多過去能“湊合”的壓接。
現在都會變成：
高頻隱患。
德索連接器現在越來越重視什么？
不僅僅是：
- 壓沒壓住
而是：
內部真實接觸狀態。
尤其：
- 壓接截面
- 屏蔽貼合度
- 高頻一致性
- 長期穩定性
這些才是真正關鍵。
寫在最后
BNC 同軸線纜壓接里最危險的。
很多時候并不是“爆口”。
這些年德索連接器在分析大量高頻異常后越來越發現：
真正可怕的。
反而是：
那種外觀看著完全正常，內部卻根本沒真正壓實的“虛壓”。
因為高頻系統最怕的。
從來不是立刻壞。
而是：
那種已經埋下隱患，卻還能勉強工作的“半失效狀態”。
The post BNC線纜壓接最怕的不是“壓爆”，而是這種外觀看著正常的“虛壓” appeared first on BNC接頭網.
]]>The post BNC插座與TNC插座互換可行嗎？螺紋結構帶來的性能差異 appeared first on BNC接頭網.
]]> 德索連接器 · 王工
很多剛接觸射頻連接器的人，第一次看到 TNC 時都會有一種感覺：
“這不就是帶螺紋的 BNC 嗎？”
因為它們確實長得太像了。
尤其：
- 內部結構接近
- 阻抗體系相近
- 接口尺寸也差不多
于是現場經常會有人問：
BNC 插座能不能直接換成 TNC？
甚至有些項目里。
采購為了方便備料。
會直接把兩者當成“可替代接口”。
但真正做過高頻系統的人通常都知道。
這個問題遠沒有表面看起來那么簡單。
因為 BNC 和 TNC 最大的區別。
并不只是：
一個卡口。
一個螺紋。
真正決定它們性能差異的。
其實是：
連接穩定性的物理結構邏輯。
為什么 TNC 會從 BNC 演化出來？
因為早期 BNC 最大的優勢其實是：
快速插拔。
卡口結構：
- 安裝快
- 操作方便
- 維護效率高
所以在：
- 測試設備
- 視頻系統
- 傳統通信
里應用非常廣。
但問題也很明顯。
隨著頻率越來越高。
BNC 開始暴露一個核心問題：
鎖定穩定性不夠。
為什么高頻系統越來越怕“微小松動”？
因為頻率越高。
系統對接觸狀態越敏感。
尤其：
- GHz級信號
- 振動環境
- 戶外系統
哪怕只有一點點：
- 接觸壓力變化
- 接口間隙變化
- 同軸偏移
都會導致：
- 駐波波動
- 回波增加
- 插損漂移
而 BNC 的卡口結構。
本質上屬于：
彈性鎖止。
長期震動下。
鎖緊力會逐漸變化。
TNC 的核心改進其實就是“螺紋鎖定”
這一點很多新人容易低估。
因為螺紋結構真正帶來的。
并不只是：
更難拔掉。
它更重要的是：
接觸壓力更穩定。
尤其在：
- 振動
- 熱循環
- 長期戶外環境
里。
螺紋結構能明顯降低：
- 接觸狀態隨機變化
- 接口微位移
- 接地回路波動
德索實驗室之前碰到過一個特別典型的案例
客戶做的是車載通信設備。
原本系統使用 BNC。
實驗室測試一直正常。
但裝車后：
開始出現：
- 高頻偶發斷鏈
- 駐波波動
- 長時間震動后信號衰減
最開始他們懷疑：
- 模組問題
- PCB Layout
- 天線匹配
結果后面發現
真正的問題其實是：
BNC 卡口在持續振動中出現了微松動。
后來改成 TNC 后。
問題明顯穩定很多。
那 BNC 和 TNC 到底能不能互換？
機械上：
不能直接插。
因為：
- 鎖定結構不同
- 外部接口不同
但真正很多人想問的其實是：
系統設計上能不能替換。
這個答案是：
低頻低振動環境里，有時候可以。
但高頻或惡劣工況下：
通常不建議。
為什么很多工程師會低估“螺紋結構”的影響？
因為低頻系統容錯很高。
很多問題：
即使接口狀態不完美。
系統也還能工作。
但高頻系統不同。
尤其：
- 2GHz以上
- 無線通信
- 高頻采集
- 戶外基站
這些場景里。
接口機械穩定性本身。
已經屬于：
高頻性能的一部分。
一個很多人忽略的問題：TNC 不只是“更牢”
它真正厲害的地方在于：
接觸一致性。
因為螺紋鎖緊后。
中心針接觸壓力會更穩定。
而穩定的接觸壓力。
意味著：
- 阻抗更連續
- 回波更穩定
- 長期漂移更小
為什么現在很多戶外設備越來越偏向 TNC？
因為戶外環境特別容易放大 BNC 的弱點。
比如：
- 風振
- 熱脹冷縮
- 長期機械疲勞
這些因素會讓卡口結構慢慢松弛。
而 TNC 的螺紋結構：
通常更適合長期固定場景。
但為什么 BNC 依然沒被淘汰？
因為它確實有自己的優勢。
尤其：
插拔效率。
很多測試環境：
一天可能反復插拔幾十次。
這時候：
BNC 的便利性會非常明顯。
所以直到今天：
- 測試儀器
- 視頻設備
- 實驗室系統
里。
BNC 依然大量存在。
德索實驗室后來總結了一個規律
很多 BNC 與 TNC 的選型問題。
最后其實不是：
誰性能絕對更強。
而是：
系統工況更適合誰。
尤其：
- 振動強度
- 插拔頻率
- 工作頻率
- 長期穩定性要求
這些因素。
往往比單純看參數更重要。
寫在最后
BNC 與 TNC 看似只是鎖定結構不同，但真正進入高頻系統后，它們代表的其實是兩種完全不同的連接穩定性邏輯。
很多時候，系統前期測試都能正常通過，但一旦進入長期振動、高頻傳輸或戶外環境，卡口結構與螺紋結構之間的差異就會被迅速放大。
這些年德索連接器在協助客戶分析射頻系統異常案例時，也越來越明顯感受到：
真正決定高頻連接可靠性的，往往不是接口能不能接上。
而是：
在長期復雜工況下，它還能不能始終保持穩定一致的接觸狀態。
The post BNC插座與TNC插座互換可行嗎？螺紋結構帶來的性能差異 appeared first on BNC接頭網.
]]>The post BNC壓接模具的磨損監測：如何判定壓接六角尺寸是否已失效？ appeared first on BNC接頭網.
]]>在同軸線束加工過程中，很多工程師都會關注連接器本身的質量，卻容易忽略另一個關鍵環節——壓接模具的狀態。尤其是在BNC連接器批量生產或線束加工中，壓接模具如果出現磨損，往往不會立刻被發現，但它會慢慢影響壓接質量。
我之前在一次客戶現場排查信號不穩定問題時就遇到過這樣的情況：BNC線束看起來裝配完全正常，但在振動環境下偶爾會出現接觸不良。后來檢查生產工藝，才發現壓接模具已經使用了很長時間，六角壓接尺寸已經偏離標準范圍。在德索連接器內部的生產管理中，這類問題其實是重點監控對象，因為模具狀態直接關系到連接可靠性。
今天就從工程角度聊一聊：如何判斷BNC壓接模具是否已經磨損，以及六角壓接尺寸何時算失效。
一、BNC壓接結構的基本原理
在常見的BNC壓接式連接器中，線纜屏蔽層與連接器外殼通常通過 六角壓接套管（crimp ferrule） 實現固定。
壓接完成后，六角結構需要同時滿足兩個條件：
- 機械固定牢固
- 屏蔽層導電接觸穩定
如果壓接尺寸不在合理范圍內，就會出現問題。
二、壓接六角尺寸為什么這么重要
六角壓接的尺寸直接決定了：
- 屏蔽層接觸壓力
- 電氣導通穩定性
- 線纜抗拉強度
如果壓接尺寸偏大，可能出現：
- 屏蔽層接觸不良
- 線纜松動
如果壓接尺寸偏小，則可能導致：
- 屏蔽層損傷
- 線纜變形
- 接觸結構破壞
因此，壓接尺寸必須控制在規定范圍內。
三、常見壓接尺寸檢測方式
在生產過程中，通常會通過 六角對邊尺寸檢測 來判斷壓接質量。
常見檢測方式包括：
| 檢測方法 | 適用場景 |
|---|---|
| 卡尺測量六角尺寸 | 現場快速檢測 |
| 六角量規檢測 | 批量生產質量控制 |
| 拉力測試 | 驗證機械強度 |
| 導通測試 | 驗證屏蔽接觸 |
其中最直接的方法就是測量 壓接后六角對邊尺寸。
四、模具磨損的典型表現
當壓接模具使用時間過長時，通常會出現以下幾個變化：
1 六角尺寸逐漸變大
模具磨損后，壓接力量會降低，導致壓接后的六角尺寸偏大。
2 六角邊角變圓
新的壓接模具通常會形成清晰的六角形結構，而磨損模具壓出的六角邊角會逐漸變圓。
3 壓接壓力不均勻
模具磨損后，壓接可能會出現局部變形，從而影響屏蔽層接觸。
五、如何判斷模具已經失效
在生產現場，一般可以通過以下幾個信號判斷模具狀態：
- 壓接尺寸連續偏離標準值
- 六角結構變形明顯
- 拉力測試結果下降
- 屏蔽層導通不穩定
當這些現象出現時，通常意味著 壓接模具已經進入磨損階段，需要更換或重新校準。
六、生產管理中的常見做法
在一些規范化生產環境中，通常會建立模具管理制度，例如：
- 定期檢測壓接尺寸
- 記錄模具使用次數
- 設定模具更換周期
通過這種方式，可以在模具完全失效之前提前發現問題。
?? 寫在最后
在射頻線束加工中，連接器質量固然重要，但壓接工藝同樣不可忽視。一個看似簡單的六角壓接結構，其實關系到屏蔽接觸、機械強度以及長期使用穩定性。
像BNC這樣的同軸連接器，在批量生產時對壓接尺寸控制要求非常嚴格。像德索連接器在實際生產中，也會通過尺寸檢測和工藝監控來確保壓接結構保持穩定。很多時候，穩定可靠的連接性能，往往來自這些看似細小卻非常關鍵的工藝細節。
The post BNC壓接模具的磨損監測：如何判定壓接六角尺寸是否已失效？ appeared first on BNC接頭網.

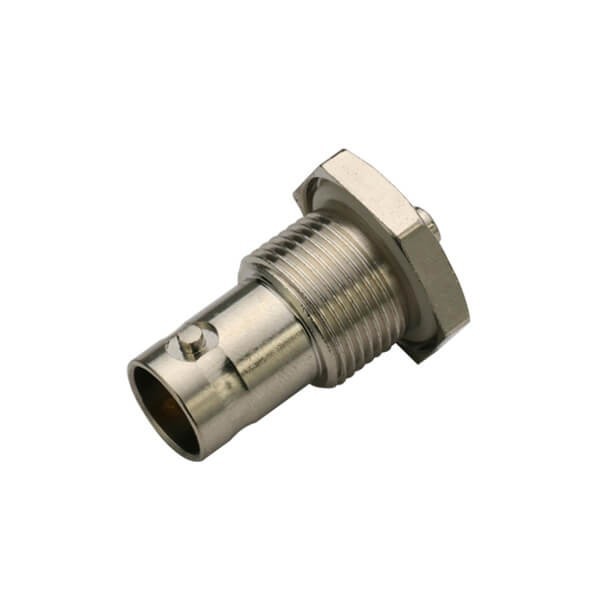

]]>直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器 appeared first on BNC接頭網.
]]>穿墻BNC母頭50歐姆鋅合金射頻同軸連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 穿墻BNC母頭50歐姆鋅合金射頻同軸連接器 appeared first on BNC接頭網.

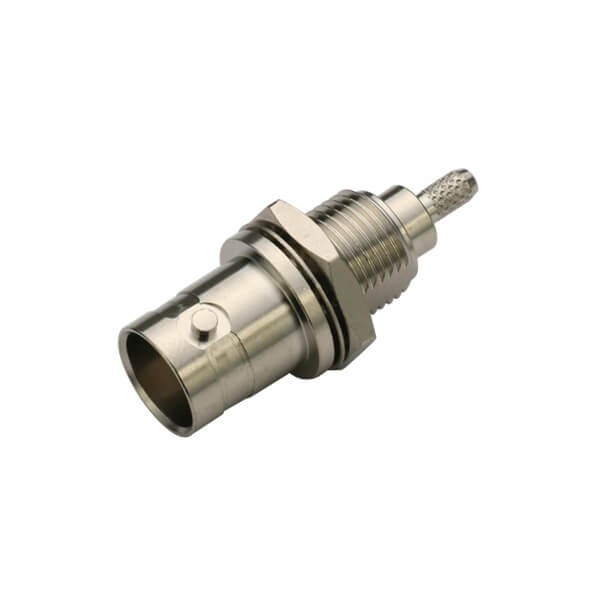

]]>BNC穿墻母頭直式射頻同軸線纜連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC穿墻母頭直式射頻同軸線纜連接器 appeared first on BNC接頭網.
]]>直式射頻同軸BNC 50歐姆公頭 電纜連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 直式射頻同軸BNC 50歐姆公頭 電纜連接器 appeared first on BNC接頭網.
]]>BNC直式穿墻母頭鋅合金同軸連接器線纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC直式穿墻母頭鋅合金同軸連接器線纜 appeared first on BNC接頭網.
]]>BNC直式射頻同軸 50歐姆 鋅合金母頭 電纜連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC直式射頻同軸 50歐姆 鋅合金母頭 電纜連接器 appeared first on BNC接頭網.
]]>
