德索連接器 · 王工

在監控系統里，有一種問題特別“玄學”：

畫面時好時壞，一碰就正常。

很多人會先懷疑攝像頭、電源、編碼器，甚至開始重拉線。但在實際排查中，我見過太多類似案例，最后都指向同一個地方：

BNC接頭內部的彈片，已經“沒勁了”。

在德索連接器與項目現場的溝通中，這類問題幾乎是“高頻故障”。而它之所以難查，是因為——

它不是壞了，而是“慢慢失效”。

一、BNC接觸穩定的核心，其實是“彈力”

很多人以為BNC靠的是卡口結構，但真正負責信號傳輸的，是內部這套接觸系統：

• 中心針 中心彈片（信號通道）
• 外導體 外殼彈性接觸（屏蔽通道）

關鍵點在于：

持續穩定的接觸壓力

只有彈片提供足夠彈力，才能保證：

• 接觸電阻穩定
• 阻抗連續
• 信號不抖動

二、什么是“彈性疲勞”

彈片一般由彈性金屬制成，比如：

• 鈹銅
• 磷青銅

在長期使用中（尤其頻繁插拔），會出現：

彈性衰減（Elastic Fatigue）

表現為：

• 回彈力下降
• 接觸壓力減小
• 接觸點變“松”

三、為什么會導致“信號閃爍”

當彈片彈力不足時，會發生一個關鍵變化：

接觸從“穩定接觸”變成“臨界接觸”

也就是說：

• 有時接觸
• 有時不接觸
• 受振動或微小位移影響

最終表現為：

畫面閃爍 / 信號跳變 / 偶發黑屏

四、現場常見現象對照

如果你遇到以下情況，可以重點懷疑彈片問題：

五、為什么劣質BNC更容易出問題

低質量BNC接頭，問題通常集中在這幾方面：

1 材料不過關

彈片材料彈性差，恢復能力弱。

2 熱處理工藝不穩定

導致彈性不一致，壽命短。

3 結構設計不合理

彈片受力集中，容易疲勞。

4 加工精度不足

初始接觸狀態就不穩定。

這些問題疊加后，就會讓“壽命大幅縮水”。

六、工程中如何快速判斷

在現場，可以用幾個簡單方法判斷：

• 插拔手感是否松散
• 接頭是否容易晃動
• 是否對振動敏感
• 是否存在“碰一下就好”的現象

如果這些同時存在，大概率就是彈片問題。

七、解決方案：別修，直接換

這一點很現實：

彈性疲勞是不可逆的

所以：

• 調整 → 只是暫時
• 擠壓 → 可能更糟

最有效的方法：更換合格連接器

八、一個容易被忽略的認知

很多人會把問題歸結為：

“設備不穩定”

但實際上：

連接結構的不穩定，才是源頭

?? 寫在最后

BNC接頭看起來只是一個簡單接口，但它內部的彈片結構卻決定了接觸是否長期穩定。一旦彈性疲勞，接觸狀態就會從“穩定”變成“隨機”，從而引發各種看似無規律的信號問題。

在實際工程中可以明顯感受到，很多監控系統的閃爍問題，并不是設備本身，而是連接器在長期使用中的結構變化。像德索連接器在相關產品設計與選材中，也會更加關注彈片材料與彈性穩定性，讓連接器在長期使用中依然保持可靠接觸。

很多時候，系統的不穩定，并不是復雜問題，而是這些最基礎的結構在慢慢“失效”。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 識別劣質BNC接頭：為什么彈片彈性疲勞是監控信號閃爍的“元兇”？ appeared first on BNC接頭網.

德索連接器 · 王工

很多工程師會有一個“默認認知”：
BNC接口適合中低頻，到了高頻自然該換SMA。

這句話沒錯，但在實際項目中，我見過不少“邊界場景”：
系統工作頻率已經接近甚至超過3GHz，但仍在使用BNC接口。

結果往往是：鏈路能通，但性能開始“發虛”——損耗變大、駐波不穩定、測試結果波動。

前段時間在一個測試項目中，我們就遇到類似情況。排查下來，問題不只是接口類型，而是更細的一層：
連接器內部介質材料的差異。

在德索連接器的產品評估中，這一塊其實非常關鍵。今天就從工程角度，把這個問題講清楚。

一、為什么3GHz是一個“分水嶺”

在低頻或中頻范圍內，連接器內部材料的影響相對有限。但當頻率進入GHz級之后：

電磁場行為發生變化

具體表現為：

• 信號波長變短
• 對結構尺寸更敏感
• 對材料介電特性更敏感

尤其是介質材料，會直接影響：

• 信號傳播速度
• 電場分布
• 損耗特性

二、BNC內部介質材料的作用

在BNC連接器中，介質材料（通常用于支撐中心導體）不僅僅是絕緣體，它還參與構建同軸結構。

其關鍵參數包括：

• 介電常數（εr）
• 介質損耗（tanδ）

這兩個參數會直接影響高頻性能。

三、不同介質材料的性能差異

在實際產品中，常見的介質材料主要有：

在3GHz以上：

材料差異會被明顯放大

四、高頻損耗是怎么產生的

在BNC接口中，高頻損耗主要來自兩個方面：

1 導體損耗

來自金屬材料與表面狀態（趨膚效應影響）。

2 介質損耗（重點）

信號在傳播過程中，會在介質中產生能量損耗。

如果材料損耗較大，就會表現為：

• 插入損耗增加
• 信號幅度下降

五、不同材料在高頻下的實際表現

在工程測試中，可以觀察到以下趨勢：

這也是為什么一些“看起來一樣”的BNC，在高頻測試中表現差異很大。

六、一個常見誤區

很多人會認為：

“只要是BNC，性能都差不多”

但實際上：

結構一致 ≠ 性能一致

尤其在高頻環境中：

• 材料差異
• 加工精度
• 同軸度控制

都會影響最終表現。

七、工程應用中的建議

如果你的系統已經接近或超過3GHz，可以重點關注：

• 是否使用低損耗介質（如PTFE）
• 連接器是否具備高頻設計能力
• 是否有實際高頻測試數據支持

在一些情況下，選擇高性能BNC仍然可行，但需要明確其性能邊界。

?? 寫在最后

BNC連接器在很多應用中依然非常可靠，但當頻率進入3GHz以上時，內部結構和材料的影響會被顯著放大。尤其是介質材料，它直接參與電磁場的形成，一旦損耗較大，就會影響整個鏈路的信號質量。

在實際項目中可以明顯感受到，高頻系統的穩定性往往不只是設計問題，還和器件內部材料密切相關。像德索連接器在相關產品開發中，也會更加關注介質材料選擇和結構一致性控制，讓連接器在更高頻段依然保持穩定表現。

很多時候，系統性能的差異，并不是來自宏觀設計，而是來自這些“看不見”的材料細節。

The post BNC接口高頻損耗分析：探討不同介質材料對3GHz以上信號傳輸的影響 appeared first on BNC接頭網.

BNC轉接頭母轉母直式同軸連接器

The post BNC轉接頭母轉母直式同軸連接器 appeared first on BNC接頭網.

BNC連接器公頭穿墻直式螺母安裝式座子

The post BNC連接器公頭穿墻直式螺母安裝式座子 appeared first on BNC接頭網.

BNC公頭直式螺母焊接安裝式座子

The post BNC公頭直式螺母焊接安裝式座子 appeared first on BNC接頭網.

BNC公頭直式螺母安裝式座子銅鍍鎳

The post BNC公頭直式螺母安裝式座子銅鍍鎳 appeared first on BNC接頭網.

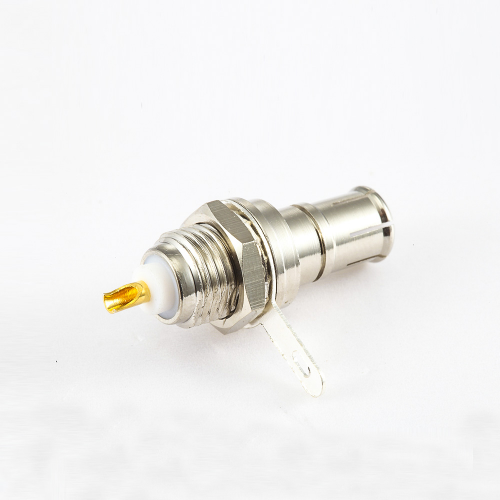

BNC公直式螺母安裝式座子
